SELF200K

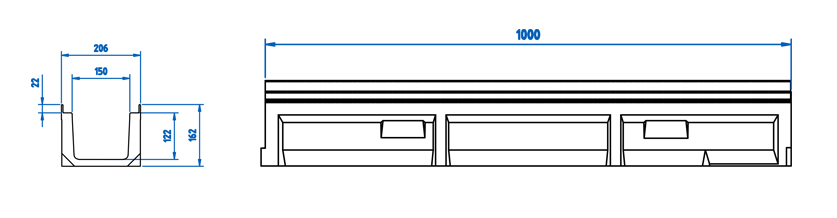

Linienentwässerungsrinne ULMA, Typ SELF200K: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe 162 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigung mit Knebel CS150 und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SELF200K | 1000mm | 162mm | 204mm | 150mm | 160.0 | - | 180.0 | 40.0 | 19.7 | 7.6 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX150KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP150KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX150KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel-Schutz Maschenrost | B-125 | GEHX150KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP150KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten ASELF200K | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
