U150

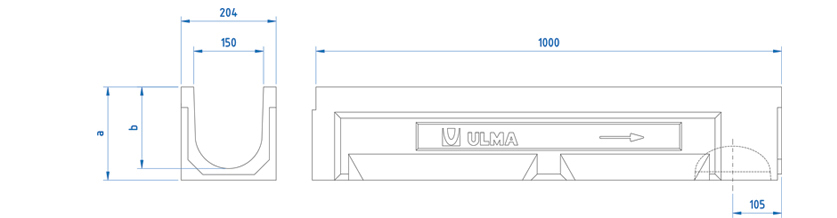

Caniveau en béton polymère de type ULMA, modèle U150, largeur extérieure 204mm, largeur intérieure 150mm, hauteur extérieure disponible entre 200mm et 300mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS150 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 25.0 | 25.50 | 11.81 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 110.0 | 305.0 | 20.0 | 31.38 | 18.10 | DWG | |
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 110.0 | 380.0 | 20.0 | 36.09 | 25.27 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX150UCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX150UCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Nervurée | A-15 | GN150UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP150UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX150UCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Fente | C-250 | GR150UOC | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Fente Double | C-250 | GDR150UOC | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydable | Perforée | A-15 | IP150UCA | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU150S+A150I+A150B | DWG | |
| Plan de l´avaloir AU150S+A150B | DWG | |
| Plan de l´avaloir AU150 | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation au droit de bordures | DWG | |
