U300K

U300K

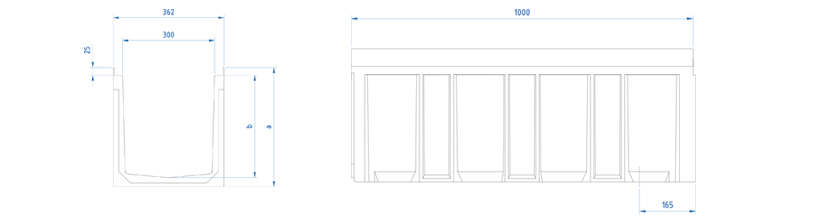

Linienentwässerungsrinne ULMA, Typ U300K: Außenbreite 360 mm; Innenbreite 300 mm und Gesamthöhe zwischen 390 und 490 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigung mit Knebel CS300 und Schrauben. Stufengefälle Möglichkeit.

Lieferbare Rinnen

RINNENCODE L
(mm)
Gesamthöhe
(mm)
Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm)
Einheiten
(x pallet)
Gewicht
(Kg)
Qmax
(l/s)
Außen Innen Vert. Horiz.
U300K00R 1000mm 390mm 360mm 300mm 200 - 975 15 61.78 75.9 DWG PDF
U300K10R 1000mm 440mm 360mm 300mm 200 - 1110 10 70.21 94.2 DWG PDF
U300K20R 1000mm 490mm 360mm 300mm 200 - 1250 10 75.73 113.9 DWG PDF

Lieferbare Abdeckungen

Material Design Belastungsklasse Code Befestigungen des KIT
Gusseisen Stegrost C-250 FNX300KCCM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinktes Stahlblech Maschenrost B-125 GEX300KCB 2 Knebeln und 2 Schrauben pro LM DWG PDF
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS
Einlaufkasten AK300 DWG PDF
Einlaufkasten AK300S+A300I+A300B DWG PDF
Einlaufkasten AK300S+A300B DWG PDF
Konstruktionsdetails. Einbau in Pflaster DWG PDF
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte DWG PDF
Konstruktionsdetails. Einbau in Asphalt DWG PDF
Konstruktionsdetails. Einbau in Beton DWG PDF
Konstruktionsdetails. Einbau an Bordsteinkante DWG PDF
