Modelo L

Modelo L

Se fabrican a medida con una longitud máxima de 260 cm y ancho variable s/tabla adjunta. La base de las piezas presenta grava y anclajes para una correcta colocación. (ver instrucciones de colocación)

Recta: Longitud Máxima: 260 cm; Excepto: L-51: 150 cm

Curva: Longitud Estándar-ver tabla adjunta.
1: 130 cm
2: 100 cm
3: 50 cm

(*) Consultar radios disponibles

Escuadra: Longitud: 50x50 cm; Excepto L-51E: 53,5x53,5 cm

Documentos BIM-Descarga

Seleccione un producto

CÓDIGO

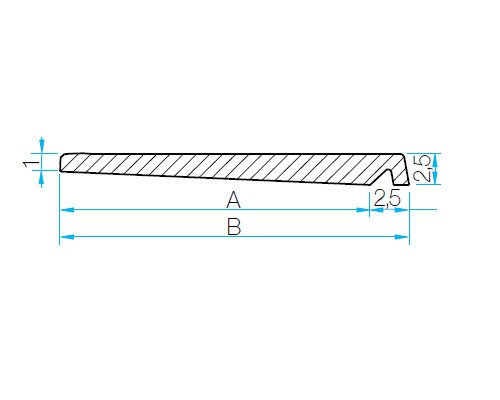

Recta Curva Escuadra A cm. B cm.
L-12 L-12R-1 L-12E 12 14.5
L-14 L-14R-1 L-14E 14 16.5
L-16 L-16R-1 L-16E 16 18.5
L-18 L-18R-1 L-18E 18 20.5
L-20 L-20R-1 L-20E 20 22.5
L-22 L-22R-1 L-22E 22 24.5
L-24 L-24R-1 L-24E 24 26.5
L-26 L-26R-1 L-26E 26 28.5
L-28 L-28R-1 L-28E 28 30.5
L-31 L-31R-1 L-31E 31 33.5
L-34 L-34R-1 L-34E 34 36.5
L-37 L-37R-2 L-37E 37 39.5
L-39 L-39R-2 L-39E 39 41.2
L-43 L-43R-2 L-43E 43 45.5
L-46 L-46R-2 L-46E 46 48.5
L-51 L-51R-3 L-51E 51 53.5

DESCARGAS
Ficha técnica PDF
Instrucciones de colocación PDF
