MultiV+200

MultiV+200

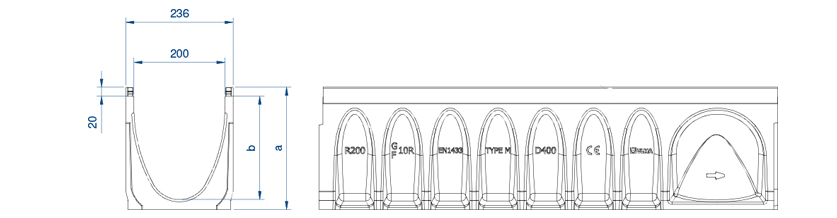

Canal de concreto polimérico tipo ULMA, modelo multiV+ R200G, largura exterior 236mm, largura interior 200mm e com alturas exteriores entre 80 e 370mm, com a possibilidade de instalação em pendente tipo cascata, para a coleta de águas pluviais, em módulos de 1 ML de comprimento, seção em V otimizada, com efeito de auto-limpeza, especialmente desenhada para parcelas de canal sem pendente longitudinal, perfis em aço galvanizado para proteção lateral, sistema de fixação sem parafusos RapidLock®, com 8 pontos de fixação por ML.

    Opções de canal

    CÓD. CANAL L
    (mm)
    Alt total
    (mm)
    Largura (mm) Ø saída (mm) Seção hidráulica
    (cm)
    Unidades
    (x pallet)
    Peso
    (Kg)
    Qref
    (l/s)
    Exterior Interior Vert. Horiz.
    R200GH8 1000mm 80mm 236mm 200mm 160 79 44 1.9 DWG PDF
    R200GH12 1000mm 120mm 236mm 200mm 160 159 32 5.8 DWG PDF
    R200G000R 1000mm 170mm 236mm 200mm 200 204 35 25.24 8.4 DWG PDF
    R200G00R 1000mm 220mm 236mm 200mm 200 284 28 28.94 14.1 DWG PDF
    R200G01 1000mm 220/225 236mm 200mm 200 294.6 28 29.58 19.80793 DWG PDF
    R200G02 1000mm 225/230 236mm 200mm 200 302.7 28 29.99 20.58417 DWG PDF
    R200G03 1000mm 230/235 236mm 200mm 200 310.9 28 30.28 21.34979 DWG PDF
    R200G04 1000mm 235/240 236mm 200mm 200 319 28 30.71 22.09866 DWG PDF
    R200G05 1000mm 240/245 236mm 200mm 200 327.2 28 31.27 22.80319 DWG PDF
    R200G06 1000mm 245/250 236mm 200mm 200 335.3 21 31.70 23.74044 DWG PDF
    R200G07 1000mm 250/255 236mm 200mm 200 343.5 21 31.13 24.40467 DWG PDF
    R200G08 1000mm 255/260 236mm 200mm 200 351.6 21 32.52 25.26641 DWG PDF
    R200G09 1000mm 260/265 236mm 200mm 200 359.8 21 32.93 26.12954 DWG PDF
    R200G10 1000mm 265/270 236mm 200mm 200 368 21 33.45 26.94583 DWG PDF
    R200G10R 1000mm 270mm 236mm 200mm 200 368 28 33.44 21 DWG PDF
    R200G11 1000mm 270/275 236mm 200mm 200 388.4 21 33.60 27.72844 DWG PDF
    R200G12 1000mm 275/280 236mm 200mm 200 396.1 21 34.08 DWG PDF
    R200G13 1000mm 280/285 236mm 200mm 200 403.8 21 34.55 DWG PDF
    R200G14 1000mm 285/290 236mm 200mm 200 411.6 21 34.98 DWG PDF
    R200G15 1000mm 290/295 236mm 200mm 200 419.3 21 35.26 DWG PDF
    R200G16 1000mm 295/300 236mm 200mm 200 427 21 35.47 DWG PDF
    R200G17 1000mm 300/305 236mm 200mm 200 434.8 21 36.30 DWG PDF
    R200G18 1000mm 305/310 236mm 200mm 200 442.5 21 36.67 DWG PDF
    R200G19 1000mm 310/315 236mm 200mm 200 450.2 21 37.13 DWG PDF
    R200G20 1000mm 315/320 236mm 200mm 200 458 21 37.49 DWG PDF
    R200G20R 1000mm 320mm 236mm 200mm 200 458 21 37.51 29.2 DWG PDF
    R200G30R 1000mm 370mm 236mm 200mm 200 542 21 41.49 38.4 DWG PDF
    R200G00RM 500mm 220mm 236mm 200mm 160 125 284 19.82 14.1 DWG PDF
    R200G10RM 500mm 270mm 236mm 200mm 160 160 368 21.79 21 DWG PDF
    R200G20RM 500mm 320mm 236mm 200mm 160 200 458 23.72 29.2 DWG PDF
    R200FH8 1000mm 80mm 236mm 200mm 160 79 44 1.9 DWG PDF
    R200FH12 1000mm 120mm 236mm 200mm 160 159 32 5.8 DWG PDF
    R200F000R 1000mm 170mm 236mm 200mm 200 204 35 25.24 8.4 DWG PDF
    R200F00R 1000mm 220mm 236mm 200mm 200 284 28 28.94 14.1 DWG PDF
    R200F01 1000mm 220/225 236mm 200mm 200 294.6 28 29.58 19.80793 DWG PDF
    R200F02 1000mm 225/230 236mm 200mm 200 302.7 28 29.99 20.58417 DWG PDF
    R200F03 1000mm 230/235 236mm 200mm 200 310.9 28 30.28 31.34979 DWG PDF
    R200F04 1000mm 235/240 236mm 200mm 200 319 28 30.71 22.09866 DWG PDF
    R200F05 1000mm 240/245 236mm 200mm 200 327.2 28 31.27 22.80319 DWG PDF
    R200F06 1000mm 245/250 236mm 200mm 200 335.3 21 31.70 23.74044 DWG PDF
    R200F07 1000mm 250/255 236mm 200mm 200 343.5 21 32.13 24.40467 DWG PDF
    R200F08 1000mm 255/260 236mm 200mm 200 351.6 21 32.52 25.26641 DWG PDF
    R200F09 1000mm 260/265 236mm 200mm 200 359.8 21 32.93 26.12954 DWG PDF
    R200F10 1000mm 265/270 236mm 200mm 200 368 21 33.45 26.94583 DWG PDF
    R200F10R 1000mm 270mm 236mm 200mm 200 368 21 33.44 21 DWG PDF
    R200F11 1000mm 270/275 236mm 200mm 200 388.4 21 33.60 27.72844 DWG PDF
    R200F12 1000mm 275/280 236mm 200mm 200 396.1 21 34.08 DWG PDF
    R200F13 1000mm 280/285 236mm 200mm 200 403.8 21 34.55 DWG PDF
    R200F14 1000mm 285/290 236mm 200mm 200 411.6 21 34.98 DWG PDF
    R200F15 1000mm 290/295 236mm 200mm 200 419.3 21 35.26 DWG PDF
    R200F16 1000mm 295/300 236mm 200mm 200 427 21 35.47 DWG PDF
    R200F17 1000mm 300/305 236mm 200mm 200 434.8 21 36.30 DWG PDF
    R200F18 1000mm 305/310 236mm 200mm 200 442.5 21 36.67 DWG PDF
    R200F19 1000mm 310/315 236mm 200mm 200 450.2 21 37.13 DWG PDF
    R200F20 1000mm 315/320 236mm 200mm 200 458 21 37.49 DWG PDF
    R200F20R 1000mm 320mm 236mm 200mm 200 458 21 37.51 29.2 DWG PDF
    R200F30R 1000mm 370mm 236mm 200mm 200 542 21 41.49 38.4 DWG PDF
    R200F00RM 500mm 220mm 236mm 200mm 160 125 284 19.82 14.1 DWG PDF
    R200F10RM 500mm 270mm 236mm 200mm 160 160 368 21.79 21 DWG PDF
    R200F20RM 500mm 320mm 236mm 200mm 160 200 458 23.72 29.2 DWG PDF

    Opções de grelha

    Material Design Classe de carga Cód. Fixaçao
    Fundição Nervurada (Anti-tacão) C-250 FNHX200RGCM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada (Normal) D-400 FNX200RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada (Anti-tacão) D-400 FNHX200RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Fundição Nervurada Longitudinal D-400 FNLHX200RGDM Rapidlock® con 8 puntos de fijación por ML DWG PDF
    Galvanizada Entramada (Anti-tacão) C-250 GEHX200RGC DWG PDF
    Galvanizada Ranhurada D-400 GRL200ROD DWG PDF
    Galvanizada Ranhurada D-400 GRL200RODH150 DWG PDF
    Galvanizada Módulo Manutençao D-400 GRL200RODMA DWG PDF
    Galvanizada Módulo Manutençao D-400 GRL200RODMAH150 DWG PDF
    Galvanizada Ranhurada D-400 GRL200RODE18 DWG PDF
    Galvanizada Ranhurada D-400 GRL200RODH200 DWG PDF
    Galvanizada Ranhurada D-400 GRL200RODH200E18 DWG PDF
    CAIXAS E DETALHES DE INSTALAÇÃO
    Plano do caixa AR200G DWG PDF
    Detalhe construtivo. Instalação no Intertravado até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Intertravado com grelha ranhurada até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado com grelha ranhurada para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Intertravado sobre Placa Portante até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Intertravado sobre Placa Portante para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Asfalto até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Asfalto para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Asfalto com grelha ranhurada até classe de carga C250 DWG PDF
    Detalhe construtivo. Instalação no Asfalto com grelha ranhurada para classe de carga D400 DWG PDF
    Detalhe construtivo. Instalação no Concreto DWG PDF
    Detalhe construtivo. Instalação no Concreto com grelha ranhurada DWG PDF
    Detalhe construtivo. Instalação na Calçada DWG PDF
