KOMPAQ100 CITY

KOMPAQ100 CITY

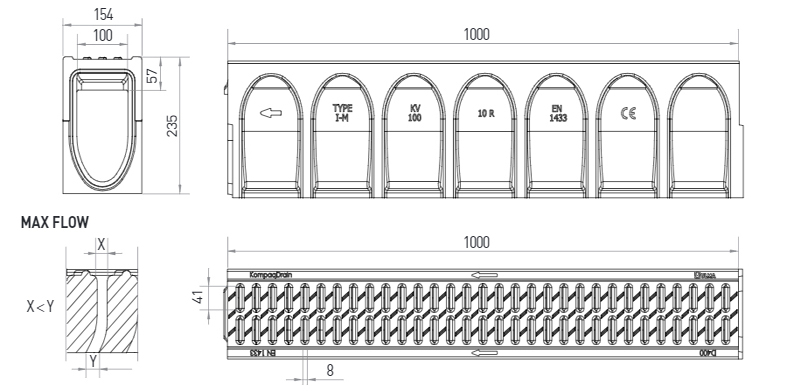

Canal de drenaje lineal, modelo ULMA KompaqDrain®City KVDH100, monolítico con rejilla integrada en un solo cuerpo y sin discontinuidades, anti-vandálico y resistente a la corrosión. Clase de carga D-400 para el paso de todo tipo de vehículos y con orificios de captación de 8 mm de anchura. Sección en forma de V optimizada y orificios con geometría MAX-FLOW®: efecto auto-limpiante a bajo caudal, incremento de capacidad a caudal máximo y apertura positiva para evitar atasco de suciedad, para zonas sin pendiente en el terreno. Superficie activa con elementos direccionadores de la lámina de agua hacia los orificios de captación. Sistema de machihembrado de alineación horizontal y vertical, y ranura perimetral preformada para facilitar instalación de junta de sellado envolvente en 360˚. El elemento de registro y la arqueta superior incluyen la rejilla de fundición FNHX100FTDM. Disponen de preformas laterales para salidas horizontales a cada lado y preformas laterales para conexiones en T, el L y en cruz.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
KVDH100.10R 1000mm 235mm 154mm 100mm 139.5 28.0 32.6 DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Registro AKVDH100MF10R DWG PDF
Arqueta AKVDH100MF10RS+AKVD100I+AKVD100B DWG PDF
Detalle constructivo. Instalación en Adoquin hasta clase de carga C250 DWG PDF
Detalle constructivo. Instalación en Adoquin para clase de carga D400 DWG PDF
Detalle constructivo. Instalación en Asfalto hasta clase de carga C250 DWG PDF
Detalle constructivo. Instalación en Asfalto para clase de carga D400 DWG PDF
Detalle constructivo. Instalación en Hormigón DWG PDF
