KOMPAQ100 CITY

KOMPAQ100 CITY

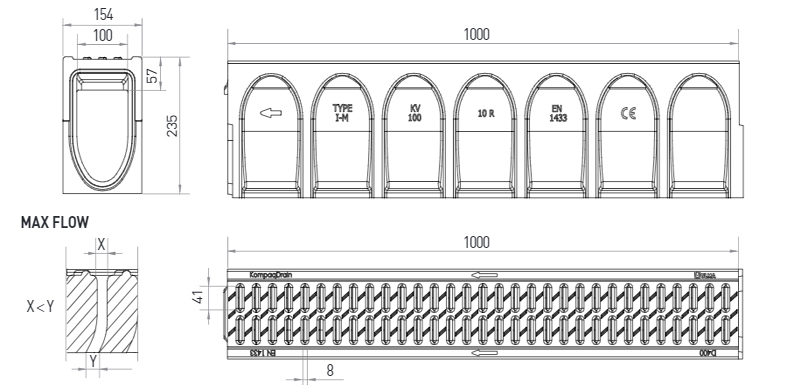

Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® City KVDH100, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Lastklasse D-400 für die Durchfahrt aller Arten von Fahrzeugen und mit reduzierten Fanglöchern von 8mm. Maschenweite der Rinne (MW 8 x 41mm) und Einlaufquerschnitt der Rinne (198cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®- Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut-Feder-Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung. Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNHX100FTDM, Länge 500mm schwarz, Schlitzweite 8mm, Einlaufquerschnitt Rost 229cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.

Lieferbare Rinnen

RINNENCODE L
(mm)
Gesamthöhe
(mm)
Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm)
Einheiten
(x pallet)
Gewicht
(Kg)
Qmax
(l/s)
Außen Innen Vert. Horiz.
KVDH100.10R 1000mm 235mm 154mm 100mm 139.5 28.0 32.6 6.46 DWG PDF
INSTALLATIONSDETAILS
Konstruktionsdetails. Einbau in Pflaster bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Pflaster für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Asphalt bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Asphalt für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Beton DWG PDF
