KOMPAQ200 INDUSTRY

KOMPAQ200 INDUSTRY

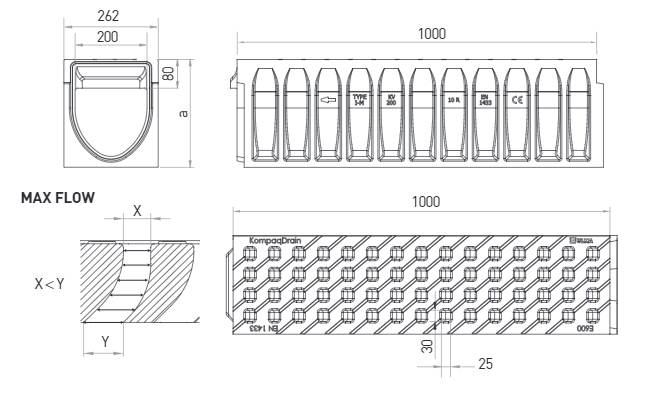

Canal de drenaje lineal, modelo ULMA KompaqDrain®Industry KVE200, monolítico con rejilla integrada en un solo cuerpo y sin discontinuidades, anti-vandálico y resistente a la corrosión. Clase de carga E-600 con diseño superficial sin salientes para evitar vibraciones en vehículos de paso, orificios de captación de 30 x 25 mm. Sección en forma de V optimizada y orificios con geometría MAX-FLOW®: efecto auto-limpiante a bajo caudal, incremento de capacidad a caudal máximo y apertura positiva para evitar atasco de suciedad, para zonas sin pendiente en el terreno. Superficie activa con elementos direccionadores de la lámina de agua hacia los orificios de captación. Sistema de machihembrado de alineación horizontal y vertical, y ranura perimetral preformada para facilitar instalación de junta de sellado envolvente en 360˚. El elemento de registro y la arqueta superior incluyen la rejilla de fundición FNX200FTEM. Disponen de preformas laterales para salidas horizontales a cada lado y preformas laterales para conexiones en T, el L y en cruz.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Exterior Interior Vert. Horiz.
KVE200.10R 1000mm 300mm 262mm 200mm 318.0 12.0 81.0 DWG PDF
KVE200.30R 1000mm 500mm 262mm 200mm 718.0 8.0 104.0 DWG PDF
KVE200.50R 1000mm 700mm 262mm 200mm 1118.0 8.0 134.0 DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Registro AKVE200MF DWG PDF
Arqueta AKVE200MF.RS + AKVF200I + AKVF200B DWG PDF
Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico hasta clase de carga D400 DWG PDF
Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico para clase de carga E600 DWG PDF
Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico hasta clase de carga C250 DWG PDF
Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico para clase de carga D400 y E600 DWG PDF
Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico DWG PDF
Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico DWG PDF
