HYDROPLUS

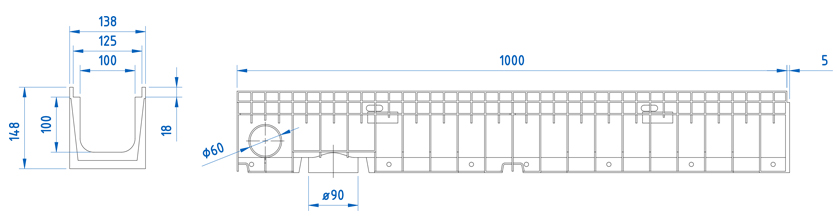

Canal de composite tipo ULMA, modelo HYDROPLUS, largura exterior 138mm, largura interior 100mm e altura exterior 148mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Unidades
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||
| HYDROPLUS | 1000mm | 148mm | 138mm | 100mm | 90mm | 60mm | 97.0 | 90.0 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM | duas cancelas e dois parafusos por ML | DWG | |
| Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM-GRIS | duas cancelas e dois parafusos por ML | DWG | |
| Composite | Entramada (Normal) | B-125 | PE100KCBM | duas cancelas e dois parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | B-125 | FNX100KCBM | duas cancelas e dois parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
| Fundição | Nervurada (Anti-tacão) | C-250 | FNHX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | A-15 | GEX100KOA | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100KCB | duas cancelas e dois parafusos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100KCB | duas cancelas e dois parafusos por ML | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100KCA | duas cancelas e dois parafusos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP100KCA | duas cancelas e dois parafusos por ML | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
