HYDROPLUS - Caniveau en plastique gamme HYDRO

HYDROPLUS - Caniveau en plastique gamme HYDRO

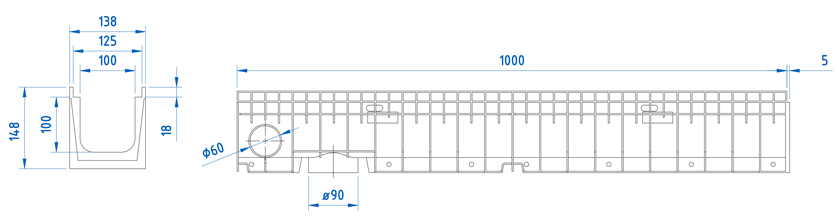

Caniveau en composite noir de type ULMA, modèle HYDROPLUS, largeur extérieure 138mm, largeur intérieure 100mm et hauteur extérieure 148mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité et vis correspondantes.

Fiche technique

Options de caniveau

CODE CANIVEAU L
(mm) 		Hauteur totale
(mm) 		Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm) 		Unités
(x palette) 		Poids
(Kg) 		Qref
(l/s)
Extérieur Intérieur Vert. Horiz.
HYDROPLUS 1000mm 148mm 138mm 100mm 90mm 60mm 97.0 48.0 1.5 3.66 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Fonte Nervurée B-125 FNX100KCBM 2 clavettes et 2 vis par ML DWG PDF
Fonte Nervurée C-250 FNX100KCCM 2 clavettes et 2 vis par ML DWG PDF
Fonte Nervurée antitalon C-250 FNHX100KCCM 2 clavettes et 2 vis par ML DWG PDF
Fonte Inoxydable Nervurée C-250 FIN100KCDM 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Nervurée A-15 GN100KCA 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Perforée A-15 GP100KCA 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Caillebotis antitalon B-125 GEHX100KCB 2 clavettes et 2 vis par ML DWG PDF
Inoxydabile Nervurée A-15 IN100KCA 2 clavettes et 2 vis par ML DWG PDF
Inoxydabile Perforée A-15 IP100KCA 2 clavettes et 2 vis par ML DWG PDF
Composite Nervurée antitalon Noir A-15 PNH100KCAM 2 clavettes et 2 vis par ML DWG PDF
Composite Nervurée antitalon Gris A-15 PNH100KCAM-GRIS 2 clavettes et 2 vis par ML DWG PDF
Composite Nervurée Longitudinale Noir A-15 PNLH100KCAM 2 clavettes et 2 vis par ML DWG PDF
Composite Nervurée Longitudinale Gris A-15 PNLH100KCAM-GRIS 2 clavettes et 2 vis par ML DWG PDF
Composite Caillebotis B-125 PE100KCBM 2 clavettes et 2 vis par ML DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Installation pour enrobé DWG PDF
Détail constructif. Installation pour béton DWG PDF
Détail constructif. Installation pour pavé DWG PDF
