F200

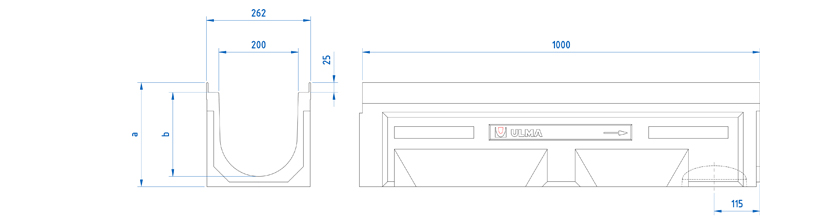

Canal de betão polímero tipo ULMA, modelo F200, largura exterior 262mm, largura interior 200mm e com alturas exteriores disponíveis entre 263mm e 363mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F200K00R | 1000mm | 263mm | 262mm | 200mm | 160mm | - | 374.0 | 28.0 | 43.89 | 21.3 | DWG | |
| F200K10R | 1000mm | 313mm | 262mm | 200mm | 160mm | 160mm | 473.0 | 21.0 | 48.07 | 30.7 | DWG | |
| F200K20R | 1000mm | 363mm | 262mm | 200mm | 160mm | 160mm | 571.0 | 21.0 | 53.82 | 41.4 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FNX200FTDM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | E-600 | FNX200FTEM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX200FTFM | 8 parafusos por ML | DWG | |
| Fundição | Fechado | F-900 | FC200FTFM | 8 parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF200 | DWG | |
| Plano do caixa AF200S+A200I+A200B | DWG | |
| Plano do caixa AF200S+A200B | DWG | |
| Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
