F200

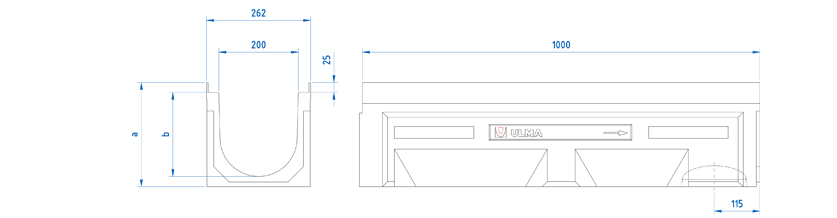

ULMA motako Hormigoi Polimerozko kanala, F200K modeloa, kanpo zabalera 262mm eta barne zabalera 200mm dituena, 263mm eta 363mm arteko kanpo altuerekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin, euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin eta ML bakoitzeko 8 puntuko segurtasun finkapenarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| F200K00R | 1000mm | 263mm | 260mm | 200mm | 160mm | - | 374.0 | 28.0 | 43.89 | 21.3 | DWG | |
| F200K10R | 1000mm | 313mm | 260mm | 200mm | 160mm | 160mm | 473.0 | 21.0 | 48.07 | 30.7 | DWG | |
| F200K20R | 1000mm | 363mm | 260mm | 200mm | 160mm | 160mm | 571.0 | 21.0 | 53.82 | 41.4 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | D-400 | FNX200FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | E-600 | FNX200FTEM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX200FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | F-900 | FC200FTFM | 8 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF200 kutxetaren planoa | DWG | |
| AF200S+A200I+A200B kutxetaren planoa | DWG | |
| AF200S+A200B lkutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Zintarriaren aldamenean | DWG | |
