KOMPAQ200 TRAFFIC

KOMPAQ200 TRAFFIC

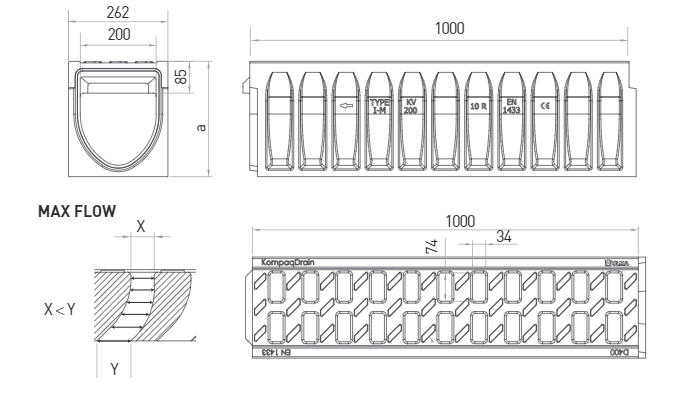

Canal de drenaje lineal, modelo ULMA KompaqDrain®Traffic KVFD200, monolítico con rejilla integrada en un solo cuerpo y sin discontinuidades, anti-vandálico y resistente a la corrosión. Clase de carga D-400 para el paso de todo tipo de vehículos . Sección en forma de V optimizada y orificios con geometría MAX-FLOW®: efecto auto-limpiante a bajo caudal, incremento de capacidad a caudal máximo y apertura positiva para evitar atasco de suciedad, para zonas sin pendiente en el terreno. Superficie activa con elementos direccionadores de la lámina de agua hacia los orificios de captación. Sistema de machihembrado de alineación horizontal y vertical, y ranura perimetral preformada para facilitar instalación de junta de sellado envolvente en 360˚. El elemento de registro y la arqueta superior incluyen la rejilla de fundición FNX200FTDM. Disponen de preformas laterales para salidas horizontales a cada lado y preformas laterales para conexiones en T, el L y en cruz.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Exterior Interior Vert. Horiz.
KVFD200.10R 1000mm 305mm 262mm 200mm 318.0 12.0 78.0 DWG PDF
KVFD200.30R 1000mm 505mm 262mm 200mm 718.0 8.0 101.0 DWG PDF
KVFD200.50R 1000mm 705mm 262mm 200mm 1118.0 8.0 131.0 DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Registro AKVFD200MF DWG PDF
Arqueta AKVFD200MF.RS +AKVF200I + AKVF200B DWG PDF
Detalle constructivo. Instalación en Adoquin hasta clase de carga C250 DWG PDF
Detalle constructivo. Instalación en Adoquin para clase de carga D400 DWG PDF
Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico DWG PDF
Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico hasta clase de carga C250 DWG PDF
Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico para clase de carga D400 DWG PDF
Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico DWG PDF
Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico DWG PDF
