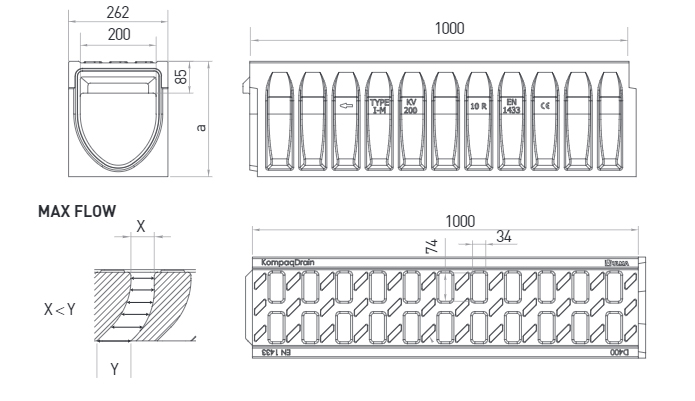

Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® Traffic KVFD200, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Lastklasse D-400 für die Durchfahrt aller Arten von Fahrzeugen. Maschenweite der Rinne (MW 34x74mm) und Einlaufquerschnitt der Rinne (577,5cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®-Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut- Feder-Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung.
Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNX200FTDM, Länge 500mm, schwarz, Schlitzweite 13,75mm, Einlaufquerschnitt Rost 552 cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.

Lieferbare Rinnen

RINNENCODE L
(mm)
Gesamthöhe
(mm)
Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm)
Einheiten
(x pallet)
Gewicht
(Kg)
Qmax
(l/s)
Außen Innen Vert. Horiz.
KVFD200.10R 1000mm 305mm 262mm 200mm 318.0 12.0 78.0 16.45 DWG PDF
KVFD200.30R 1000mm 505mm 262mm 200mm 718.0 8.0 101.0 58.71 DWG PDF
KVFD200.50R 1000mm 705mm 262mm 200mm 1118.0 8.0 131.0 117.52 DWG PDF
INSTALLATIONSDETAILS
Konstruktionsdetails. Einbau in Pflaster bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Pflaster für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung DWG PDF
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung DWG PDF
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung DWG PDF
