KOMPAQ200 TRAFFIC

KOMPAQ200 TRAFFIC

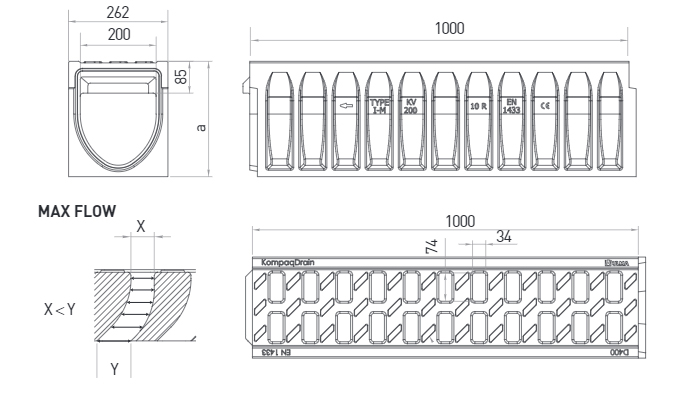

Canale di drenaggio lineare, modello ULMA KompaqDrain® Traffic KVFD200, monolitico con griglia integrata in un corpo unico e senza
discontinuità, antivandalismo e resistente alla ruggine. Classe di carico D-400 per grandi carichi. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. Sistema di incastro maschio e femmina ad allineamento orizzontale e verticale, e scanalatura perimetrale preformata per agevolare la posa del giunto di tenuta a 360˚. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX200FTDM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.

Opzioni di canale

CODICE CANALE L
(mm)
Alt totale
(mm)
Larghezza (mm) Diametro Uscita (mm) Sezione idraulica
(cm)
Unità
(x pallet)
Peso
(Kg)
Esterno Interno Vert. Orizz.
KVFD200.10R 1000mm 305mm 262mm 200mm 318.0 12.0 78.0 DWG PDF
KVFD200.30R 1000mm 505mm 262mm 200mm 718.0 8.0 101.0 DWG PDF
KVFD200.50R 1000mm 705mm 262mm 200mm 1118.0 8.0 131.0 DWG PDF
POZZETTI E DETTAGLI DI POSA
Scheda tecnicha del elemento d´ispezione AKVFD200MF DWG PDF
Scheda tecnicha del pozzetto AKVFD200MF.R +AKVF200I + AKVF200B DWG PDF
Istruzioni di posa per pavimentazione in selciato per classe di carico fino C250 DWG PDF
Istruzioni di posa per pavimentazione in selciato per classe di carico D400 DWG PDF
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in asfalto per classe di carico fino C250 Transversale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in asfalto per classe di carico D400 Transversale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione DWG PDF
