KOMPAQ200 TRAFFIC

KOMPAQ200 TRAFFIC

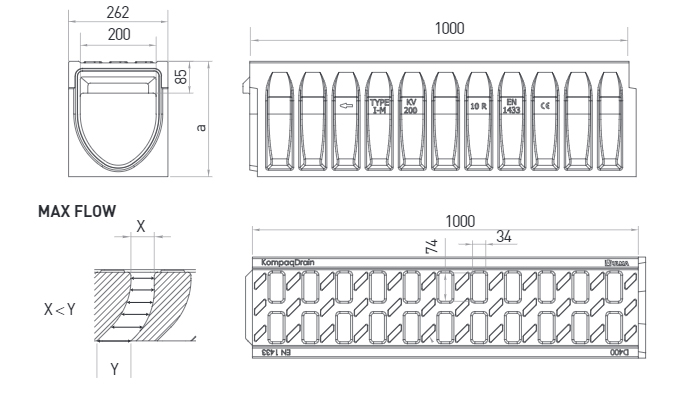

Système de drainage linéaire, modèle ULMA KompaqDrain®Traffic KVFD200, avec grille intégrée, caniveau composé d´un seul et même élément en Béton Polymère haute résistance, antivandalisme et résistant à la corrosion. Classe de charge D-400 pour le passage de tous types de véhicules. Section en “V” optimisée et des ouvertures de captation avec géométrie
MAX-FLOW®: effet autonettoyant à faible débit, augmentation de la capacité de débit et ouverture progressive des orifices pour éviter une obstruction de l´ouvrage hydraulique, système adapté pour les zones sans pentes. Surface active pour diriger l´eau vers les ouvertures. Système d´emboitement mâlefemelle à alignement horizontal et vertical, et rainure périphérique
préformée pour faciliter l´installation d´un joint d´étanchéité enveloppant l´emboitement sur 360˚.

Le regard de visite et l’ avaloir comprennent: la grille fonte FNX200FTDM, prémarques latérales pour sorties horizontales de chaque côté et prémarques latérales pour les connexions en T, L et en croix.

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Extérieur Intérieur Vert. Horiz.
KVFD200.10R 1000mm 305mm 262mm 200mm 318.0 12.0 78.0 DWG PDF
KVFD200.30R 1000mm 505mm 262mm 200mm 718.0 8.0 101.0 DWG PDF
KVFD200.50R 1000mm 705mm 262mm 200mm 1118.0 8.0 131.0 DWG PDF
AVALOIRS ET DÉTAILS D´INSTALLATION
Plan du Regard de visite AKVFD200MF DWG PDF
Plan de l´avaloir AKVFD200MF.R +AKVF200I + AKVF200B DWG PDF
Détail constructif. Installation pour pavé c. résistance jusqu´à C250 DWG PDF
Détail constructif. Installation pour pavé c. résistance pour D400 DWG PDF
Détail constructif. Installation pour enrobé Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance jusqu´à C250 Transversal à la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance pour D400 Transversal à la voirie DWG PDF
Détail constructif. Installation pour béton Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour béton Transversal à la voirie DWG PDF
