MINIKIT

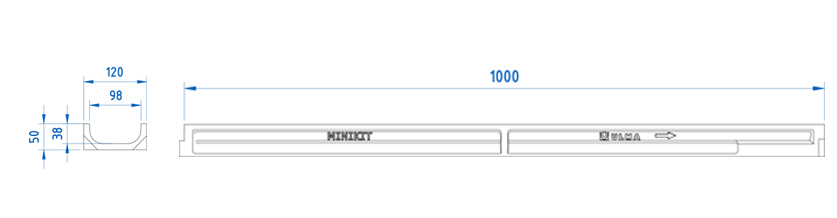

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo MINIKIT, ancho exterior 120mm, ancho interior 98mm y altura exterior 50mm. 1 Ud. de rejilla de Acero Galvanizado Nervada Normal (Pasarela), modelo GNS100UOA, con clase de carga A-15, según Norma EN-1433. Sistema de fijación canal - rejilla tipo "click" o a presión.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qmax
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| MINIKIT | 1000mm | 50mm | 120mm | 98mm | 110mm | - | 34.0 | 126 (con rejilla montada) | 4.6 | 0.5 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GNS100UOA | tipo "click" o a presión | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Asfalto. | DWG | |
| Detalle constructivo. Instalación en Hormigón. | DWG | |
| Detalle constructivo. Instalación en Adoquín. | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado. | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado. | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre forjado. | DWG | |
| Ficha Técnica | ||
