MINIKIT

MINIKIT

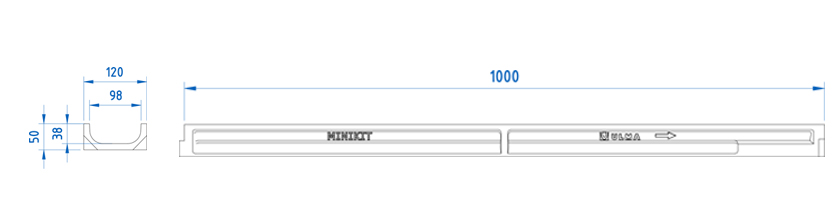

ML complet composé par 1 Unité de caniveau en béton polymère type ULMA, pour récupérer eaux de pluie, modèle MINIKIT, largeur extérieure 120mm, largeur intérieure 98mm et hauteur extérieure 50mm. 1 Unités de grille en Acier Galvanisé Nervurée Normale (Passerelle), modèle GNS100UOA, en classe de résistance A-15, selon Norme EN-1433. Système de fixation caniveau – grille par pression ou "click" .

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
MINIKIT 1000mm 50mm 120mm 98mm 110mm - 34.0 126 (con rejilla montada) 4.69 0.5 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Acier Galvanisé Nervurée A-15 GNS100UOA par pression ou click DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Intallation pour enrobé DWG PDF
Détail constructif. Intallation pour béton DWG PDF
Détail constructif. Intallation pour pavé DWG PDF
Détail constructif. Intallation pour enrobé sur plancher béton DWG PDF
Détail constructif. Intallation pour béton sur plancher béton DWG PDF
Détail constructif. Intallation pour pavé sur plancher béton DWG PDF
