MINIKIT

MINIKIT

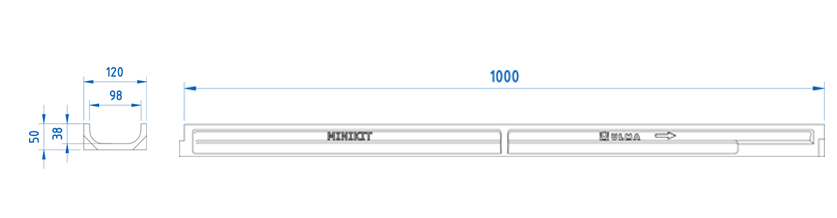

Full LM consist of 1 polymer concrete linear drainage channel ULMA, to collect rainwater, type MINIKIT, external width 120mm, internal width 98mm and overall height 50mm. 1 Units of Galvanized Steel Normal Slotted (Runway) grating, type GNS100UOA, up to A-15 load class, according to EN-1433 Standard. Channel - grating locking system “click” type without screw.

Lieferbare Rinnen

RINNENCODE L
(mm)
Gesamthöhe
(mm)
Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm)
Einheiten
(x pallet)
Gewicht
(Kg)
Qmax
(l/s)
Außen Innen Vert. Horiz.
MINIKIT 1000mm 50mm 120mm 98mm 110mm - 34.0 126 (with grating) 4.69 0.5 DWG PDF

Lieferbare Abdeckungen

Material Design Belastungsklasse Code Befestigungen des KIT
Verzinktes Stahlblech Stegrost A-15 GNS100UOA Klick. Ohne Schrauben DWG PDF
INSTALLATIONSDETAILS
Konstruktionsdetails. Einbau in Asphalt DWG PDF
Konstruktionsdetails. Einbau in Beton DWG PDF
Konstruktionsdetails. Einbau in Pflaster DWG PDF
Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen DWG PDF
Konstruktionsdetails. Einbau in Beton auf Betonrahmen DWG PDF
Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen DWG PDF
