Rapidself150

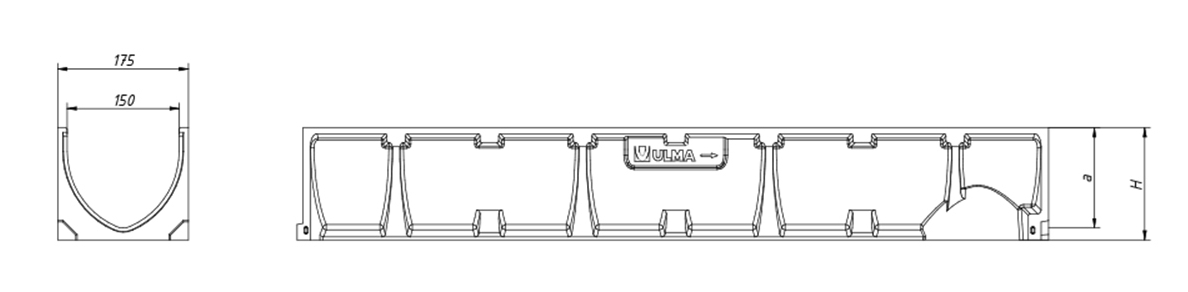

Canal de Hormigón Polímero tipo ULMA, modelo SR150. Ancho exterior 175 mm, ancho interior 150 mm. Con alturas exteriores disponibles entre 75 mm y 150 mm, en módulos de 1ML de longitud, sección en V optimizada con efecto autolimpiante especialmente diseñada para tramos de canal sin pendiente longitudinal. Sistema de fijación sin tornillos Rapidself hasta con 8 puntos de fijación.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Unidades
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||
| SR150H75R | 1000 | 75 | 175 | 150 | 160 | - | 42 | DWG | |
| SR150H150R | 1000 | 150 | 175 | 150 | 160 | - | 33 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición | Nervada | B-125 | FNX150SRBM | 4 x ml | DWG | |
| Fundición | Nervada | C-250 | FNX150SRCM | 8 x ml | DWG | |
| Acero galvanizado | Nervada | A-15 | GN150SRA | 4 x ml | DWG | |
| Acero galvanizado | Entramada | B-125 | GEX150SRB | 4 x ml | DWG | |
| Acero galvanizado | Entramada antitacón | B-125 | GEHX150SRB | 4 x ml | DWG | |
| Acero inoxidable | Nervada | A-15 | IN150SRA | 4 x ml | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
