Rapidself150
Canal de drenagem linear de concreto polimérico, tipo ULMA modelo Rapidself SR150.
Com secção em forma de V optimizada V+e efeito autolimpante.
Sistema de fixação por pressão ou click, sem parafusos.
Sistema entalhado de alinhamento horizontal e vertical, e ranhura perimetral pré-formatados para facilitar a instalação de junta de selagem.
Classe de carga C250, segundo a norma EN1433.
Marcação CE, Declaração de Desempenho (DoP) e conformidade com a norma EN 1433.

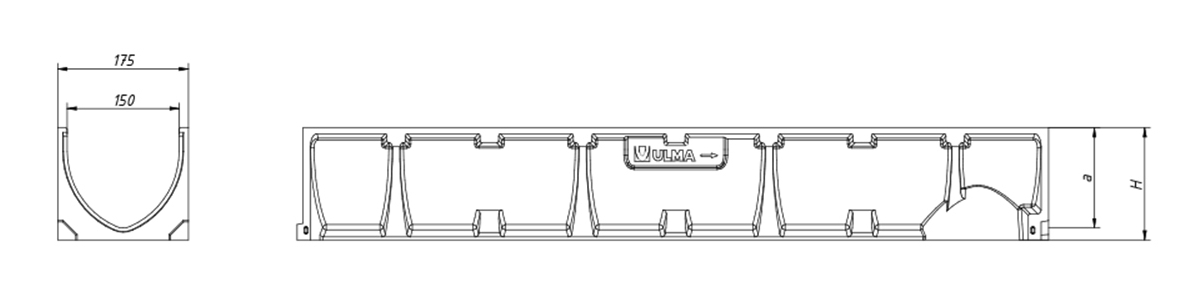

Largura exterior 175 mm, largura interior 150 mm comprimento total 1000 mm.
Alturas exteriores disponíveis entre 75 mm e 150 mm.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Peças
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||
| SR150H75R | 1000 | 75 | 175 | 150 | 160 | - | 110 | DWG | |
| SR150H150R | 1000 | 150 | 175 | 150 | 160 | - | 66 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada | B-125 | FNX150SRBM | 4 x ml | DWG | |
| Fundição | Nervurada | C-250 | FNX150SRCM | 8 x ml | DWG | |
| Galvanizada | Nervurada | A-15 | GN150SRA | 4 x ml | DWG | |
| Galvanizada | Entramada | B-125 | GEX150SRB | 4 x ml | DWG | |
| Galvanizada | Entramada anti-tacão | B-125 | GEHX150SRB | 4 x ml | DWG | |
| Inoxidável | Nervurada | A-15 | IN150SRA | 4 x ml | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no intertravado | DWG | |
| Detalhe construtivo. Instalação no asfalto | DWG | |
| Detalhe construtivo. Instalação no concreto | DWG | |
