Rapidself150
Linienentwässerungsrinne ULMA aus Polymerbeton, Typ Rapidself SR150.
Optimierte V-Form mit Selbstreinigungseffekt.
Befestigungsysteme durch drücken oder klicken, ohne Schrauben.
Horizontal ausgerichtetes Nut- und Federsystem und vorgeformte Umfangsnut zur Erleichterung der Installation der Dichtung.
Belastungsklasse C250, gemäß EN1433.
CE-Kennzeichnung, Leistungserklärung (DoP) und Einhaltung der Norm EN 1433.

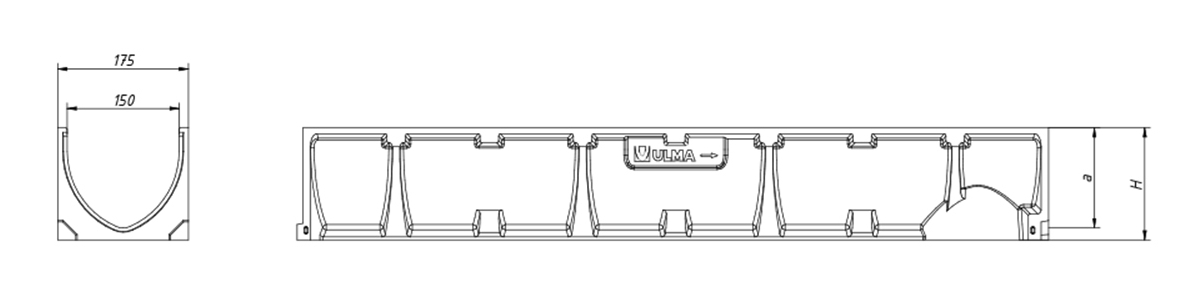

Äußere Breite 175 mm, innere Breite 150 mm und Gesamtlänge 1000 mm.
Gesamthöhen zwischen 75 mm et 150 mm.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Einheiten
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | ||||||
| SR150H75R | 1000 | 75 | 175 | 150 | 160 | - | 110 | DWG | |
| SR150H150R | 1000 | 150 | 175 | 150 | 160 | - | 66 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX150SRBM | 4 x ml | DWG | |
| Gusseisen | Stegrost | C-250 | FNX150SRCM | 8 x ml | DWG | |
| Verzinkter stahl | Stegrost | A-15 | GN150SRA | 4 x ml | DWG | |
| Verzinkter stahl | Maschenrost | B-125 | GEX150SRB | 4 x ml | DWG | |
| Verzinkter stahl | Stöckel Schutz Maschenrost | B-125 | GEHX150SRB | 4 x ml | DWG | |
| Edelstahl | Stegrost | A-15 | IN150SRA | 4 x ml | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
