SELF250K

SELF250K

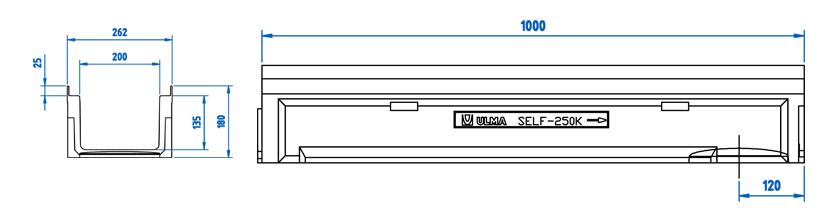

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF250K, ancho exterior 260mm, ancho interior 200mm y altura exterior 180mm, con perfiles de acero galvanizado para protección lateral. 2 Ud. de rejilla de Fundición Dúctil Nervada Normal (Pasarela), modelo FNX200KCCM, con clase de carga C-250, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
SELF250K 1000mm 180mm 260mm 200mm 160/200 - 260.0 28.0 27.51 12.6 DWG PDF

Opciones de rejilla

Material Diseño Clase Carga Código Fijaciones del KIT
Fundición Dúctil Nervada Normal (Pasarela) C-250 FNX200KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Entramada Normal B-125 GEX200KCB mediante 2 cancelas y 2 tornillos por ML DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Plano de la arqueta ASELF250K DWG PDF
Detalle constructivo. Instalación en Asfalto DWG PDF
Detalle constructivo. Instalación en Asfalto sobre forjado DWG PDF
Detalle constructivo. Instalación en Hormigón DWG PDF
Detalle constructivo. Instalación en Hormigón sobre forjado DWG PDF
Detalle constructivo. Instalación en Adoquín DWG PDF
Detalle constructivo. Instalación en Adoquín sobre forjado DWG PDF
Detalle constructivo. Instalación en Adoquín sobre Losa Portante DWG PDF
Ficha Técnica PDF
