SELF250K - Caniveau pour zones pietonnes gamme SELF

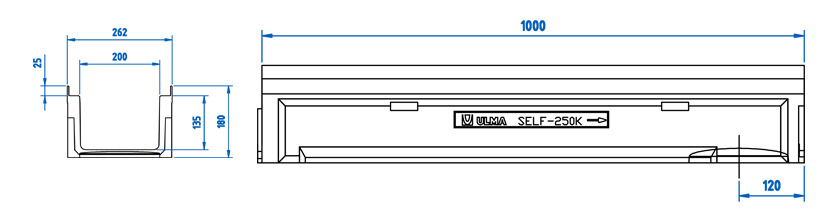

Caniveau en béton polymère de type ULMA, modèle SELF250K, largeur extérieure 260mm, largeur intérieure 200mm, hauteur extérieure 180mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, profil en acier galvanisé pour protection latérale, clavette de sécurité CS200 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| SELF250K | 1000mm | 180mm | 260mm | 200mm | 160/200 | - | 260.0 | 28.0 | 27.51 | 12.6 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX200KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX200KCB | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ASELF250K | DWG | |
| Détail consstructif. Installation pour enrobé | DWG | |
| Détail consstructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
