KOMPAQ150 CITY

KOMPAQ150 CITY

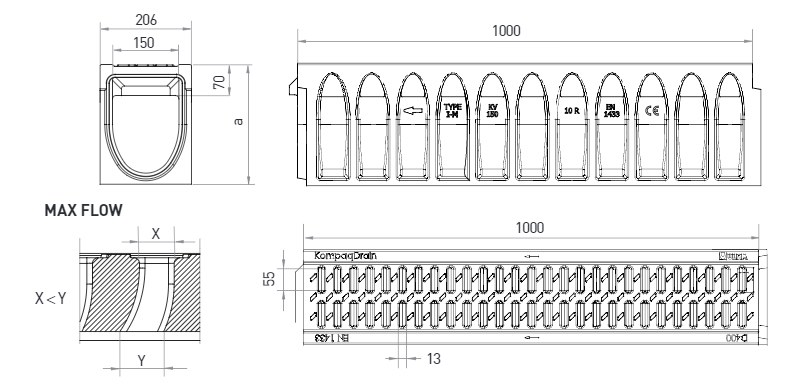

Drainatze kanal lineala, ULMA KompaqDrain®City KVDH150 modeloa, monolitikoa gorputz bakarrean integratutako saretarekin eta etenik gabe, ekintza bandalikoen kontrakoa eta korrosioa jasaten duena. D-400 karga klasea mota guztietako ibilgailuen joan-etorrirako eta 13mm zabaleko ur-bilketarako zuloekin. V optimizatu formako sekzioa eta MAX-FLOW® geometria duten zuloekin: efektu autogarbitzailea emari baxuan, emari handienean gaitasun gehikuntza eta irekitze positiboa zikinkeriaren buxadura saihesteko, lurzoruan maldarik ez duten guneetarako. Azalera aktiboa ur-lamina ur-bilketarako zuloetara bideratzeko elementuekin. Mihiztadura sistema alienazio horizontal eta bertikalean eta zulatutako arteka perimetrala 360º zigilatze junturaren instalazioa errazteko. Erregistro elementuak eta goiko kutxatilak FNHX150FTDM burdinurtuko sareta dute. Aldamenean preformak dituzte alde bakoitzeko irteera horizontalerako eta aldameneko preformak T, L eta gurutze motako konexioetarako.

Kanalaren aukerak

KANALAREN KODEA L
(mm)
Altuera guztira
(mm)
Zabalera (mm) Irteerako diametroa (mm) Sail hidraulikoa
(cm)
Unitateak
(x pallet)
Pisua
(Kg)
Qmax
(l/s)
Kanpoaldea Barnealdea Bertikala Horiz.
KVFDH150.10R 1000mm 270mm 206mm 150mm 227.0 15.0 60.0 11.46 DWG PDF
KVFDH150.20R 1000mm 370mm 206mm 150mm 377.0 15.0 70.0 25.11 DWG PDF
KVFDH150.30R 1000mm 470mm 206mm 150mm 527.0 10.0 79.0 42.19 DWG PDF
INSTALAZIO XEHETASUNAK
Eraikuntza xehetasuna. Galtzadarrizko zolan C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Asfaltoan D400 karga mota arte zirkulazioarekiko luzetarako norabidean DWG PDF
Eraikuntza xehetasuna. Asfaltoan C250 karga mota arte zirkulazioarekiko zeharkako norabidean DWG PDF
Eraikuntza xehetasuna. Asfaltoan C250 karga motarentzat zirkulazioarekiko zeharkako norabidean DWG PDF
Eraikuntza xehetasuna. Hormigoian D400 karga mota arte zirkulazioarekiko luzetarako norabidean DWG PDF
Eraikuntza xehetasuna. Hormigoian D400 karga mota arte zirkulazioarekiko zeharkako norabidean DWG PDF
