KOMPAQ150 CITY

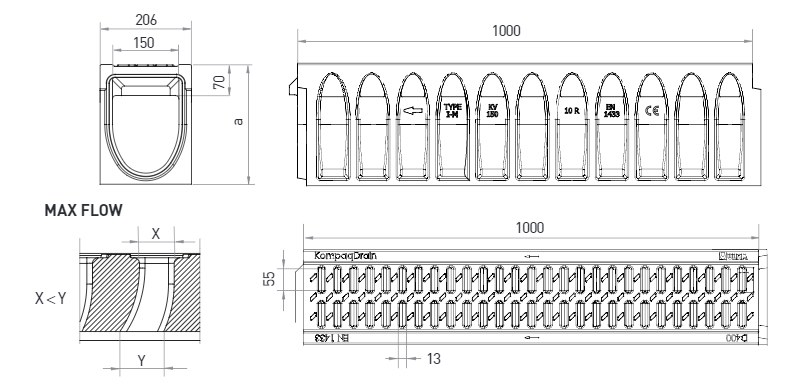

Canale di drenaggio lineare, modello ULMA KompaqDrain® City KVFDH150, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico D-400 per il passaggio di tutti i tipi di veicoli e con fori di raccolta ridotti a 13 mm. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNHX150FTDM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | ||||||||
| KVFDH150.10R | 1000mm | 270mm | 206mm | 150mm | 227.0 | 12.0 | 60.0 | DWG | |||
| KVFDH150.20R | 1000mm | 370mm | 206mm | 150mm | 377.0 | 12.0 | 70.0 | DWG | |||
| KVFDH150.30R | 1000mm | 470mm | 206mm | 150mm | 527.0 | 8.0 | 79.0 | DWG | |||
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del elemento d´ispezione AKVFDH150MF | DWG | |
| Scheda tecnicha del pozzetto AKVFDH150MF.R + AKVF150I + AKVF150B | DWG | |
| Istruzioni di posa per pavimentazione in selciato per classe di carico fino C250 | DWG | |
| Istruzioni di posa per pavimentazione in selciato per classe di carico D400 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto per classe di carico fino C250 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in asfalto per classe di carico D400 Transversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione | DWG | |
