M150

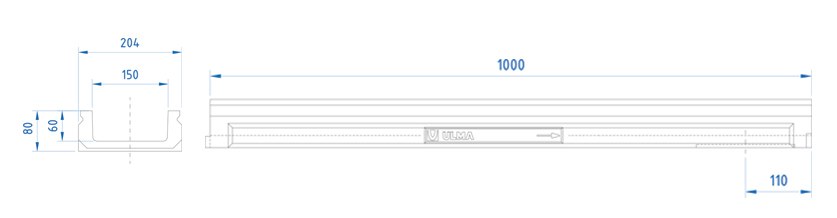

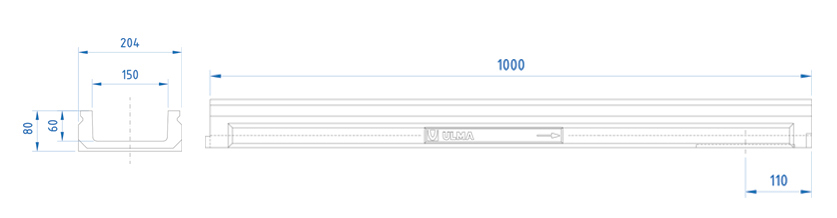

ULMA motako Hormigoi Polimerozko kanala, M150 modeloa, kanpo zabalera 204mm, barne zabalera 150mm eta kanpo altuera 80mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, ML bakoitzeko 2 torlojuzko finkapen sistemarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| M150 | 1000mm | 80mm | 204mm | 150mm | 160mm | - | 89.0 | 72.0 | 15.52 | 2.5 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX150UCBM | 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX150UCCM | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN150UCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP150UCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX150UCB33 | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX150UCB | 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP150UCA | 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| ASELF200 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
