U150

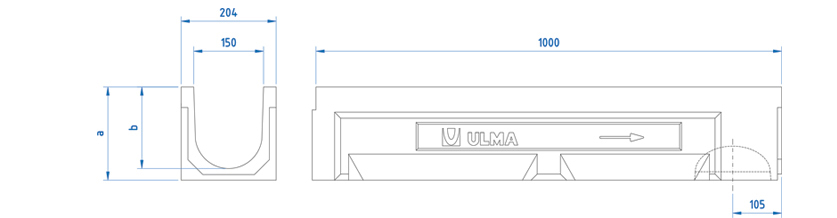

ULMA motako Hormigoi Polimerozko kanala, U150 modeloa, kanpo zabalera 204mm eta barne zabalera 150mm dituena, 200mm eta 300mm arteko kanpo altuerekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin; euri-urak biltzekoa, 1 ML luzerako moduluetan, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 45.0 | 25.50427 | 11.81793 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 305.0 | 36.0 | 31.38762 | 18.10455 | DWG | ||
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 380.0 | 27.0 | 36.09012 | 25.27618 | DWG | ||
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX150UCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX150UCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN150UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP150UCA | 2 ataka eta 2 torloju ML bakoitzeko2 cancelas y 2 tornillos por ML | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX150UCB33 | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX150UCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Artekatu sinplea | C-250 | GR150UOC | presioz, torloju gabe | DWG | |
| Altzairu galbanizatua | Artekatu bikoitza | C-250 | GDR150UOC | presioz, torloju gabe | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP150UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AU150S+A150I+A150B kutxetaren planoa | DWG | |
| AU150S+A150B kutxetaren planoa | DWG | |
| AU150 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
