U150

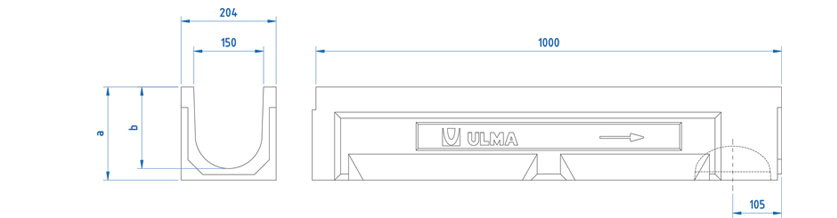

Linienentwässerungsrinne ULMA, Typ U150: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe zwischen 200 und 300 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS150 und Schrauben. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 45.0 | 25.50427 | 11.81793 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 110.0 | 305.0 | 36.0 | 31.38762 | 18.10455 | DWG | |
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 110.0 | 380.0 | 27.0 | 36.09012 | 25.27618 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX150UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX150UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX150UCB33 | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX150UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | C-250 | GR150UOC | Ohne Schrauben | DWG | |
| Verzinkter Stahl | Doppel Schlitzrahmen | C-250 | GDR150UOC | Ohne Schrauben | DWG | |
| Edelstahl | Lochrost | A-15 | IP150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AU150S+A150I+A150B | DWG | |
| Einlaufkasten AU150S+A150B | DWG | |
| Einlaufkasten AU150 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
