MultiV+150

MultiV+150

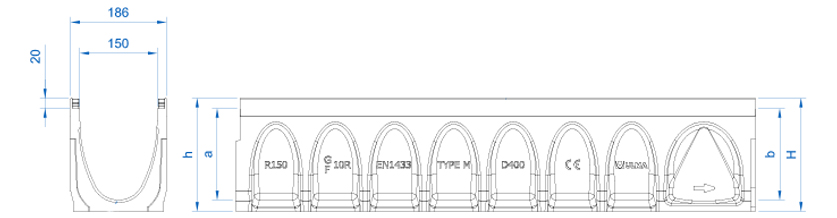

ULMA motako Hormigoi Polimerozko kanala, multiV+R150G modeloa, kanpo zabalera 186mm eta barne zabalera 150mm dituena, 80mm eta 320mm arteko kanpo altuerekin eskuragarri, %0,5eko malda erantsia edo ur-jauzi erako malda izateko aukerarekin, euri-urak biltzekoa, 1 ML luzerako moduluetan. V formako sekzio optimizatua autogarbiketa efektuakin; alboetako babeserako altzairu galbanizatuzko profilekin, RapidLock® torlojurik gabeko finkapen sistema (R150G kodea) ala torloju bidezko finkapen sistema (R150F kodea), 8 finkapen puntuekin ML bakoitzeko.

Kanalaren aukerak

KANALAREN KODEA L
(mm)
Altuera guztira
(mm)
Zabalera (mm) Irteerako diametroa (mm) Sail hidraulikoa
(cm)
Unitateak
(x pallet)
Pisua
(Kg)
Qmax
(l/s)
Kanpoaldea Barnealdea Bertikala Horiz.
R150GH8 1000mm 80mm 186mm 150mm 160.0 60.0 50.0 14.02 1.3 DWG PDF
R150GH12 1000mm 120mm 186mm 150mm 160.0 119.0 50.0 16.11 4.1 DWG PDF
R150G00R 1000mm 170mm 186mm 150mm 160.0 156.0 45.0 21.68 6.3 DWG PDF
R150G10R 1000mm 220mm 186mm 150mm 160.0 218.0 36.0 24.47 10.7 DWG PDF
R150G11 1000mm 220/225 186mm 150mm 160.0 225.5 36.0 24.45 15.1 DWG PDF
R150G12 1000mm 225/230 186mm 150mm 160.0 231.9 36.0 25.03 DWG PDF
R150G13 1000mm 230/235 186mm 150mm 160.0 238.3 36.0 25.40 DWG PDF
R150G14 1000mm 235/240 186mm 150mm 160.0 244.6 36.0 26.01 DWG PDF
R150G15 1000mm 240/245 186mm 150mm 160.0 251.0 36.0 26.18 DWG PDF
R150G16 1000mm 245/250 186mm 150mm 160.0 257.4 36.0 26.67 DWG PDF
R150G17 1000mm 250/255 186mm 150mm 160.0 263.8 36.0 27.03 DWG PDF
R150G18 1000mm 255/260 186mm 150mm 160.0 270.2 36.0 27.42 DWG PDF
R150G19 1000mm 260/265 186mm 150mm 160.0 276.5 36.0 27.89 DWG PDF
R150G20 1000mm 265/270 186mm 150mm 160.0 283.0 36.0 28.33 DWG PDF
R150G20R 1000mm 270mm 186mm 150mm 160.0 283.0 36.0 28.28 16.1 DWG PDF
R150G30R 1000mm 320mm 186mm 150mm 160.0 350.0 27.0 31.52 22.3 DWG PDF
R150G00RM 500mm 170mm 186mm 150mm 110.0 90.0 156.0 90.0 12.52 6.3 DWG PDF
R150G10RM 500mm 220mm 186mm 150mm 110.0 125.0 218.0 50.0 14.61 10.7 DWG PDF
R150FH8 1000mm 80mm 186mm 150mm 160.0 60.0 50.0 14.02 1.3 DWG PDF
R150FH12 1000mm 120mm 186mm 150mm 160.0 119.0 50.0 16.11 4.1 DWG PDF
R150F00R 1000mm 170mm 186mm 150mm 160.0 156.0 45.0 21.68 6.3 DWG PDF
R150F10R 1000mm 220mm 186mm 150mm 160.0 218.0 36.0 24.47 10.7 DWG PDF
R150F11 1000mm 220/225 186mm 150mm 160.0 225.5 36.0 24.45 15.1 DWG PDF
R150F12 1000mm 225/230 186mm 150mm 160.0 231.9 36.0 25.03 DWG PDF
R150F13 1000mm 230/235 186mm 150mm 160.0 238.3 36.0 25.40 DWG PDF
R150F14 1000mm 235/240 186mm 150mm 160.0 244.6 36.0 26.01 DWG PDF
R150F15 1000mm 240/245 186mm 150mm 160.0 251.0 36.0 26.18 DWG PDF
R150F16 1000mm 245/250 186mm 150mm 160.0 257.4 36.0 26.67 DWG PDF
R150F17 1000mm 250/255 186mm 150mm 160.0 263.8 36.0 27.03 DWG PDF
R150F18 1000mm 255/260 186mm 150mm 160.0 270.2 36.0 27.42 DWG PDF
R150F19 1000mm 260/265 186mm 150mm 160.0 276.5 36.0 27.89 DWG PDF
R150F20 1000mm 265/270 186mm 150mm 160.0 283.0 36.0 28.33 DWG PDF
R150F20R 1000mm 270mm 186mm 150mm 160.0 283.0 36.0 28.28 16.1 DWG PDF
R150F30R 1000mm 320mm 186mm 150mm 160.0 350.0 27.0 31.52 22.3 DWG PDF
R150F00RM 500mm 170mm 186mm 150mm 110.0 90.0 156.0 90.0 12.52 6.3 DWG PDF
R150F10RM 500mm 220mm 186mm 150mm 110.0 125.0 218.0 50.0 14.61 10.7 DWG PDF

Sareten aukerak

Materiala Diseinua Karga mota Kodea KITa finkatzeko modua
Burdinurtua Nerbiodun antitakoia C-250 FNHX150RGCM Rapidlock® 8 finkapen puntu ML bakoitzeko DWG PDF
Burdinurtua Nerbioduna D-400 FNX150RGDM Rapidlock® 8 finkapen puntu ML bakoitzeko DWG PDF
Burdinurtua Nerbiodun antitakoia D-400 FNHX150RGDM Rapidlock® 8 finkapen puntu ML bakoitzeko DWG PDF
Burdinurtua Nerbiodun luzetarakoa D-400 FNLHX150RGDM Rapidlock® 8 finkapen puntu ML bakoitzeko DWG PDF
Altzairu galbanizatua Artekatu sinplea A-15 GRL150RODH200E18 DWG PDF
Altzairu galbanizatua Bilbatu antitakoia C-250 GEHX150RGC DWG PDF
Altzairu galbanizatua Artekatu sinplea D-400 GRL150ROD DWG PDF
Altzairu galbanizatua Artekatu sinplea D-400 GRL150RODH150 DWG PDF
Altzairu galbanizatua Mantenimendu moduloa D-400 GRL150RODM DWG PDF
Altzairu galbanizatua Mantenimendu moduloa D-400 GRL150RODMA DWG PDF
Altzairu galbanizatua Mantenimendu moduloa D-400 GRL150RODMAH150 DWG PDF
Altzairu galbanizatua Artekatu sinplea D-400 GRL150RODH200 DWG PDF
Altzairu galbanizatua Artekatu sinplea D-400 GRL150RODE18 DWG PDF
Altzairu galbanizatua Artekatu sinplea D-400 GRL150RODH150E18 DWG PDF
KUTXETAK ETA INSTALAZIO XEHETASUNAK
AR150G kutxetaren planoa DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Asfaltoan C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Asfaltoan D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Asfaltoan sareta artekatuarekin C250 karga mota arte DWG PDF
Eraikuntza xehetasuna. Asfaltoan sareta artekatuarekin D400 karga motarentzat DWG PDF
Eraikuntza xehetasuna. Hormigoian DWG PDF
Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin DWG PDF
Eraikuntza xehetasuna. Zintarriaren aldamenean DWG PDF
