HYDROMINI - Caniveau en plastique gamme HYDRO

HYDROMINI - Caniveau en plastique gamme HYDRO

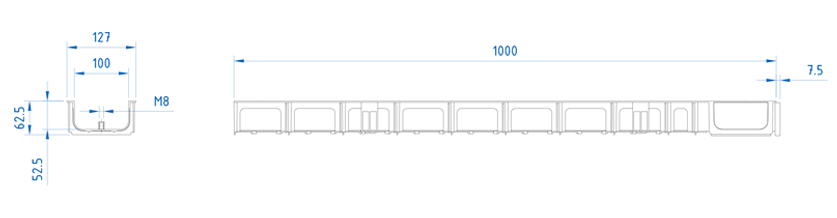

Caniveau en composite noir de type ULMA, modèle HYDROMINI, largeur extérieure 130mm, largeur intérieure 100mm et hauteur extérieure 65mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur.

Fiche technique

Options de caniveau

CODE CANIVEAU L
(mm) 		Hauteur totale
(mm) 		Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm) 		Unités
(x palette) 		Poids
(Kg) 		Qref
(l/s)
Extérieur Intérieur Vert. Horiz.
HYDROH65 1000mm 65mm 130mm 100mm 90/110 Emboîtement à 90º 51.0 120.0 0.6 1.31 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Fonte Nervurée B-125 FNX100UCBM 2 vis par mètre linéaire DWG PDF
Fonte Nervurée C-250 FNX100UCCM 2 vis par mètre linéaire DWG PDF
Acier Galvanisé Passerelle A-15 GN100UCA 2 vis par mètre linéaire DWG PDF
Acier Galvanisé Perforée A-15 GP100UCA 2 vis par mètre linéaire DWG PDF
Acier Galvanisé Caillebotis antitalon B-125 GEHX100UCB 2 vis par mètre linéaire DWG PDF
Acier Galvanisé Fente C-250 GR100UOC 2 vis par mètre linéaire DWG PDF
Acier Galvanisé Fente double C-250 GDR100UOC 2 vis par mètre linéaire DWG PDF
Inoxydabile Nervurée A-15 IN100UCA 2 vis par mètre linéaire DWG PDF
Inoxydabile Perforée A-15 IP100UCA 2 vis par mètre linéaire DWG PDF
Composite Nervurée Longitudinale Noir A-15 PNLH100UCAM 2 vis par mètre linéaire DWG PDF
Composite Nervurée Longitudinale Gris A-15 PNLH100UCAM-GRIS 2 vis par mètre linéaire DWG PDF
Composite Nervurée Longitudinale Beige A-15 PNLH100UCAM BG 2 vis par mètre linéaire DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Installation pour enrobé DWG PDF
Détail constructif. Installation pour béton DWG PDF
Détail constructif. Installation pour béton avec grille à fente DWG PDF
Détail constructif. Installation pour pavé DWG PDF
Détail constructif. Installation pour pavé avec grille à fente DWG PDF
