SELF350K - Caniveau pour zones pietonnes gamme SELF

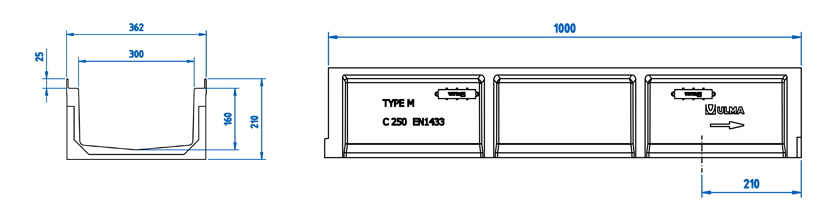

Caniveau en béton polymère de type ULMA, modèle SELF350K, largeur extérieure 362mm, largeur intérieure 300mm, hauteur extérieure 210mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, profil en acier galvanisé pour protection latérale, clavette de sécurité CS300 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| SELF300 | 1000mm | 210mm | 362mm | 300mm | 250 | - | 455 | 21 | 40.33 | 23.3 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervada Normal (Pasarela) | C-250 | FNX300KCCM | avec 2 clavettes et 2 vis | DWG | |
| Acier Galvanisé | Entramada Normal | B-125 | GEX300KCB | avec 2 clavettes et 2 vis | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ASELF350K | DWG | |
| Détail consstructif. Installation pour enrobé | DWG | |
| Détail consstructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
