F300

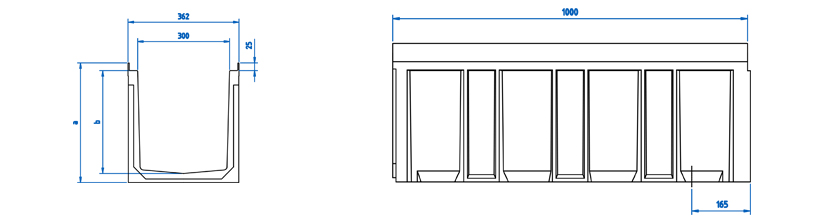

Canal de concreto polimérico tipo ULMA, modelo F300K, largura exterior 360mm, largura interior 300mm e com alturas exteriores disponíveis entre 300mm e 600mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.
* Disponível também com perfis de fundição.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F300K000R | 1000mm | 300mm | 360mm | 300mm | 250mm | - | 725.0 | 15.0 | 54.34 | 46.4 | DWG | |
| F300K00R | 1000mm | 390mm | 360mm | 300mm | 250mm | - | 975.0 | 9.0 | 62.02 | 77.5 | DWG | |
| F300K10R | 1000mm | 440mm | 360mm | 300mm | 250mm | - | 1110.0 | 10.0 | 70.43 | 94.2 | DWG | |
| F300K20R | 1000mm | 490mm | 360mm | 300mm | 250mm | - | 1255.0 | 10.0 | 75.97 | 113.8 | DWG | |
| F300K60R | 1000mm | 600mm | 360mm | 300mm | 250mm | - | 1525.0 | 6.0 | 96.14 | 163.8 | DWG | |
| F300KH750 | 1000mm | 750mm | 394mm | 300mm | 200mm | - | 1933.0 | 6.0 | 112.02 | 230.2 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX300FTCM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | D-400 | FNX300FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX300FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | F-900 | FC300FTFM | mediante 8 tornillos por ML | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL300FOD | Apoyada | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF300 | DWG | |
| Plano do caixa AF300S+A300B | DWG | |
| Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego | DWG | |
