F300

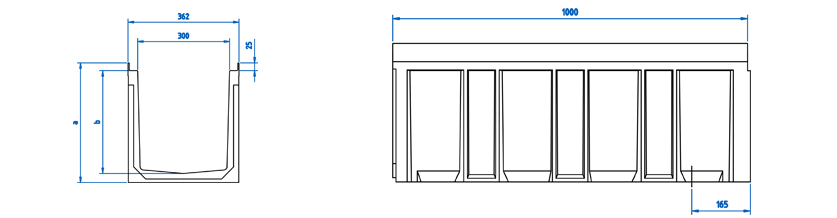

ULMA motako Hormigoi Polimerozko kanala, F300K modeloa, kanpo zabalera 360mm eta barne zabalera 300mm dituena, 300mm eta 600mm arteko kanpo altuerekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin, euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin eta ML bakoitzeko 8 puntuko segurtasun finkapenarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| F300K000R | 1000mm | 300mm | 360mm | 300mm | 250mm | - | 725.0 | 15.0 | 54.34 | 46.4 | DWG | |
| F300K00R | 1000mm | 390mm | 360mm | 300mm | 250mm | - | 975.0 | 9.0 | 62.02 | 77.5 | DWG | |
| F300K10R | 1000mm | 440mm | 360mm | 300mm | 250mm | - | 1110.0 | 10.0 | 70.43 | 94.2 | DWG | |
| F300K20R | 1000mm | 490mm | 360mm | 300mm | 250mm | - | 1255.0 | 10.0 | 75.97 | 113.8 | DWG | |
| F300K60R | 1000mm | 600mm | 360mm | 300mm | 250mm | - | 1525.0 | 6.0 | 96.14 | 163.8 | DWG | |
| F300KH750 | 1000mm | 750mm | 394mm | 300mm | 200mm | - | 1933.0 | 6.0 | 112.02 | 230.2 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX300FTCM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | D-400 | FNX300FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX300FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | F-900 | FC300FTFM | 8 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Artekatu sinplea | D-400 | GRL300FOD | Ezarrita | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF300 kutxetaren planoa | DWG | |
| AF300S+A300B kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko zeharkako norabidean | DWG | |
