U150K

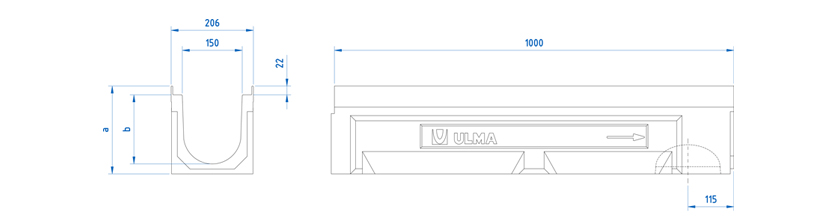

Canal de concreto polimérico tipo ULMA, modelo U150K, largura exterior 204mm, largura interior 150mm, com possibilidade de pendente em cascata, e com alturas exteriores disponíveis entre 220mm e 320mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, cancela de segurança CS150 e parafusos correspondentes.
* Disponível também com perfis inoxidável.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U150K00R | 1000mm | 220mm | 204mm | 150mm | 160mm | 230.0 | 45.0 | 28.4658 | 11.81793 | DWG | ||
| U150K10R | 1000mm | 270mm | 204mm | 150mm | 160mm | 305.0 | 36.0 | 35.1538 | 18.10455 | DWG | ||
| U150K20R | 1000mm | 320mm | 204mm | 150mm | 160mm | 160.0 | 380.0 | 27.0 | 38.63365 | 25.27618 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX150KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP150KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX150KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP150KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AK150S+A150I+A150B | DWG | |
| Plano do caixa AK150S+A150B | DWG | |
| Plano do caixa AK150 | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
