U150K

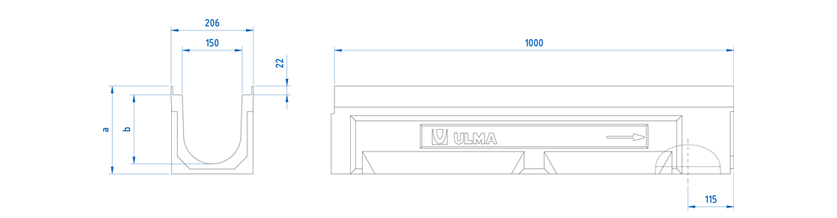

ULMA motako Hormigoi Polimerozko kanala, U150K modeloa, kanpo zabalera 204mm eta barne zabalera 150mm dituena, ur-jauzi erako malda jartzeko aukerarekin eta 220mm eta 320mm arteko kanpo altuerekin eskuragarri; euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| U150K00R | 1000mm | 220mm | 204mm | 150mm | 160mm | 230.0 | 45.0 | 28.4658 | 11.81793 | DWG | ||
| U150K10R | 1000mm | 270mm | 204mm | 150mm | 160mm | 305.0 | 36.0 | 35.1538 | 18.10455 | DWG | ||
| U150K20R | 1000mm | 320mm | 204mm | 150mm | 160mm | 160.0 | 380.0 | 27.0 | 38.63365 | 25.27618 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX150KCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP150KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX150KCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP150KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AK150S+A150I+A150B kutxetaren planoa | DWG | |
| AK150S+A150B kutxetaren planoa | DWG | |
| AK150 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Zintarriaren aldamenean | DWG | |
