HYDRO

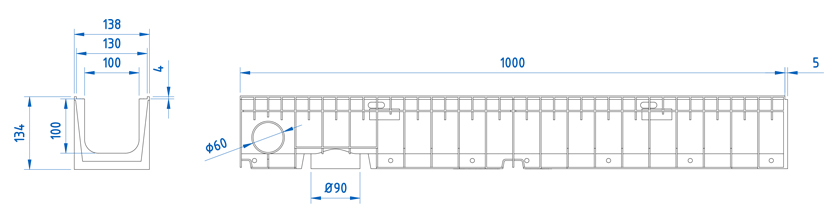

Canal de composite tipo ULMA, modelo HYDRO, largura exterior 138mm, largura interior 100mm e altura exterior 134mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||
| HYDRO | 1000mm | 134mm | 138mm | 100mm | 90mm | 60mm | 97.0 | 90.0 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX100UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX100UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UOA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Nervurada (Normal) | A-15 | GN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Perfurada | A-15 | GP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX100UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Ranhurada | C-250 | GR100UOC | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Galvanizada | Ranhurada Dupla | C-250 | GDR100UOC | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Nervurada (Normal) | A-15 | IN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Inoxidável | Perfurada | A-15 | IP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
