HYDRO - Caniveau en plastique gamme HYDRO

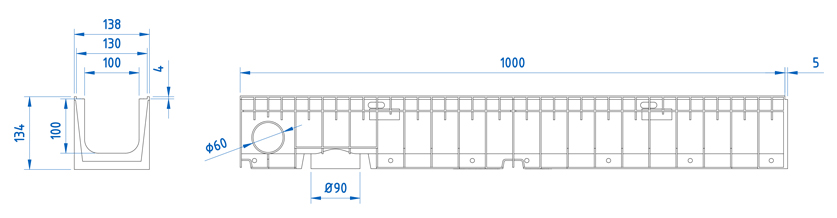

Caniveau en composite noir de type ULMA, modèle HYDRO, largeur extérieure 138mm, largeur intérieure 100mm et hauteur extérieure 134mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| HYDRO | 1000mm | 134mm | 138mm | 100mm | 90mm | 60mm | 97.0 | 48.0 | 1.4 | 3.66 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100UCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX100UCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100UOA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100UCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Fente | C-250 | GR100UOC | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Fente Double | C-250 | GDR100UOC | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Passerelle | A-15 | IN100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Perforée | A-15 | IP100UCA | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100UCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100UCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Beige | A-15 | PNLH100UCAM BG | 2 clavettes et 2 vis par ML | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
