F300

F300

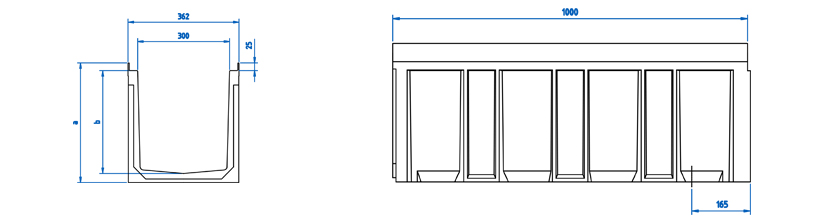

Canal de concreto polimérico tipo ULMA, modelo F300K, largura exterior 360mm, largura interior 300mm e com alturas exteriores disponíveis entre 300mm e 600mm, com possibilidade de instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.

* Disponível também com perfis de fundição.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qref
(l/s)
Exterior Interior Vert. Horiz.
F300K000R 1000mm 300mm 360mm 300mm 250mm - 725.0 15.0 54.34 46.4 DWG PDF
F300K00R 1000mm 390mm 360mm 300mm 250mm - 975.0 9.0 62.02 77.5 DWG PDF
F300K10R 1000mm 440mm 360mm 300mm 250mm - 1110.0 10.0 70.43 94.2 DWG PDF
F300K20R 1000mm 490mm 360mm 300mm 250mm - 1255.0 10.0 75.97 113.8 DWG PDF
F300K60R 1000mm 600mm 360mm 300mm 250mm - 1525.0 6.0 96.14 163.8 DWG PDF
F300KH750 1000mm 750mm 394mm 300mm 200mm - 1933.0 6.0 112.02 230.2 DWG PDF

Opções de grelha

Material Design Classe de carga Cód. Fixaçao
Fundição Nervurada (Normal) C-250 FNX300FTCM mediante 8 tornillos por ML DWG PDF
Fundição Nervurada (Normal) D-400 FNX300FTDM mediante 8 tornillos por ML DWG PDF
Fundição Nervurada (Normal) F-900 FNX300FTFM mediante 8 tornillos por ML DWG PDF
Fundição Fechado F-900 FC300FTFM mediante 8 tornillos por ML DWG PDF
Galvanizada Ranhurada D-400 GRL300FOD Apoyada DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Plano do caixa AF300 DWG PDF
Plano do caixa AF300S+A300B DWG PDF
Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego DWG PDF
