EUROSELFV+

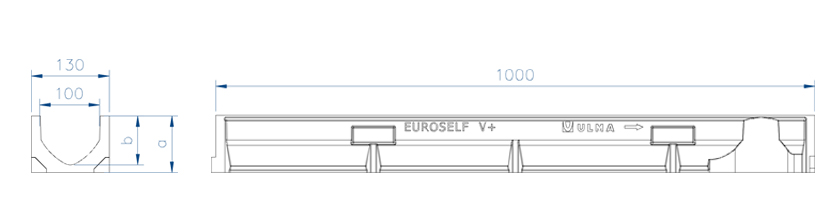

Linienentwässerungsrinne ULMA Typ EUROSELFV+, Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe zwischen 95 und 145 mm zur Aufnahme von Regenwasser in einem Meter Länge, optimierte V-Form mit Selbstreinigungseffekt; spezielll für ohne Sohlengefälle Rinnen zugeschnitten, Befestigung mit Knebel und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| EUROSELFVH95 | 1000mm | 95mm | 130mm | 100mm | 110.0 | - | 66.0 | 120.0 | 7.3 | 2.0 | DWG | |
| EUROSELFVH125 | 1000mm | 125mm | 130mm | 100mm | 110.0 | - | 95.0 | 105.0 | 8.7 | 3.5 | DWG | |
| EUROSELFVH145 | 1000mm | 145mm | 130mm | 100mm | 110.0 | - | 114.0 | 90.0 | 9.7 | 4.7 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX100UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX100UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100UCB33 | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | C-250 | GR100UOC | Ohne Schrauben | DWG | |
| Verzinkter Stahl | Doppel Schlitzrahmen | C-250 | GDR100UOC | Ohne Schrauben | DWG | |
| Edelstahl | Stegrost | A-15 | IN100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Schwarz | A-15 | PNLH100UCAM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Grau | A-15 | PNLH100UCAM GRIS | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Beige | A-15 | PNLH100UCAM BG | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AEURO100 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
