U300K

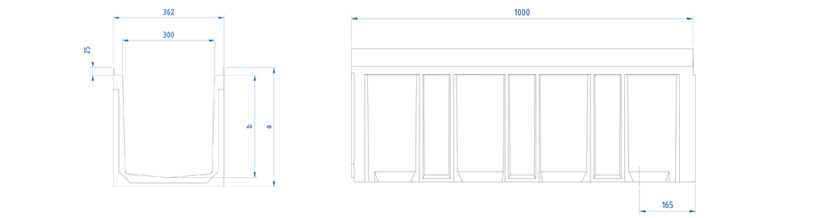

Linienentwässerungsrinne ULMA, Typ U300K: Außenbreite 360 mm; Innenbreite 300 mm und Gesamthöhe zwischen 390 und 490 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigung mit Knebel CS300 und Schrauben. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| U300K00R | 1000mm | 390mm | 362mm | 300mm | 200 | - | 975 | 15 | 61.78 | 75.9 | DWG | |
| U300K10R | 1000mm | 440mm | 362mm | 300mm | 200 | - | 1110 | 10 | 70.21 | 94.2 | DWG | |
| U300K20R | 1000mm | 490mm | 362mm | 300mm | 200 | - | 1250 | 10 | 75.73 | 113.9 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX300KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX300KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AK300 | DWG | |
| Einlaufkasten AK300S+A300I+A300B | DWG | |
| Einlaufkasten AK300S+A300B | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
