M150K

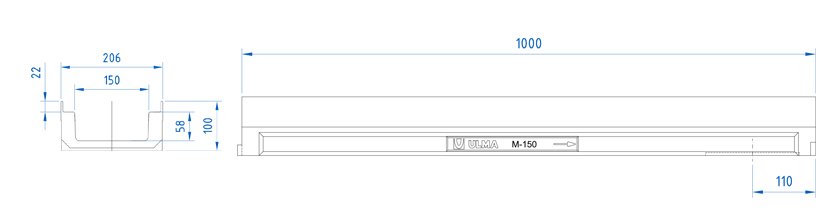

Canal de Hormigón Polímero tipo ULMA, modelo M150K, ancho exterior 204mm, ancho interior 150mm y altura exterior 100mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, perfiles de acero galvanizado para protección lateral, sistema de fijación de 2 tornillos por ML
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| M150K | 1000mm | 100mm | 204mm | 150mm | 160mm | - | 89.0 | 60.0 | 18.2 | 2.5 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX150KCCM | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP150KCA | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada | B-125 | GEX150KCB | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX150KCB | mediante 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP150KCA | mediante 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta ASELF200K | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre forjado | DWG | |
| Ficha Técnica | ||
