M150K - Caniveau de faible hauteur MINI

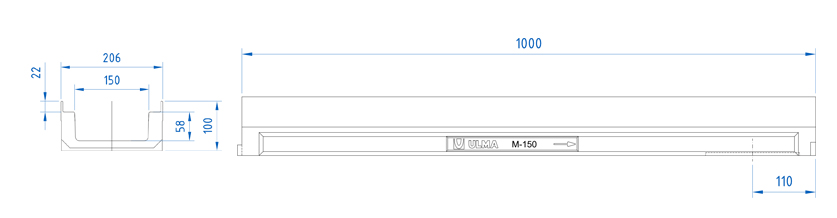

Caniveau en béton polymère de type ULMA, modèle M150K, largeur extérieure 204mm, largeur intérieure 150mm, hauteur extérieure 100mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, profil en acier galvanisé pour protection latérale, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M150K | 1000mm | 100mm | 204mm | 150mm | 160mm | - | 89.0 | 60.0 | 18.23 | 2.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX150KCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP150KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX150KCB | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX150KCB | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Perforée | A-15 | IP150KCA | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ASELF200K | DWG | |
| Détail constructif. Intallation pour enrobé | DWG | |
| Détail constructif. Intallation pour béton | DWG | |
| Détail constructif. Intallation pour pavé | DWG | |
| Détail constructif. Intallation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Intallation pour béton sur plancher béton | DWG | |
| Détail constructif. Intallation pour pavé sur plancher béton | DWG | |
