SELF200

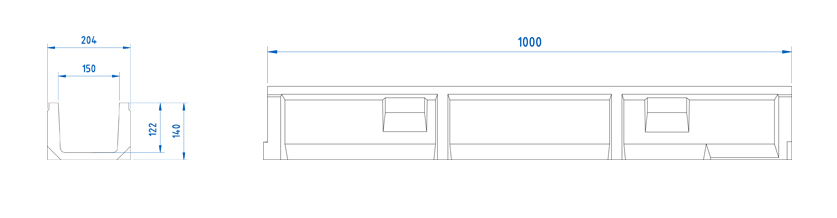

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF200, ancho exterior 204mm, ancho interior 150mm y altura exterior 140mm. 1 Ud. de rejilla de Acero Galvanizado Nervada Normal (Pasarela), modelo GN150UCA, con clase de carga A-15, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF200 | 1000mm | 140mm | 204mm | 150mm | 160.0 | - | 180.0 | 54.0 | 16.2 | 7.6 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX150UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX150UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX150UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX150UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | C-250 | GR150UOC | Apoyada | DWG | |
| Acero Galvanizado | Ranurada Doble | C-250 | GDR150UOC | Apoyada | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la arqueta ASELF200 | DWG | |
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Adoquin con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Ficha Técnica | ||
