U100K

U100K

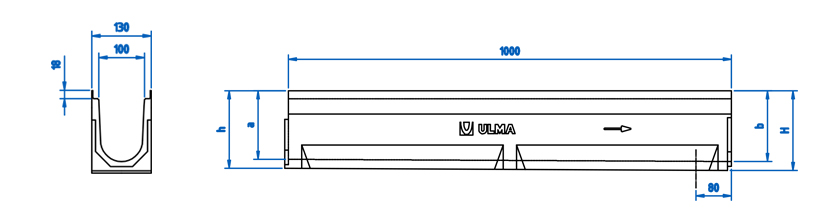

Canal de Hormigón Polímero tipo ULMA, modelo U100K, de ancho exterior 130mm, ancho interior de 100mm, con posibilidad de pendiente incorporada del 0,5% o pendiente en cascada, con alturas exteriores disponibles entre 150mm y 250mm para pendiente incorporada del 0,5% y entre 150mm y 300m para pendiente en cascada, para recogida de aguas pluviales, en módulos de 1ML de longitud, perfiles de acero galvanizado para protección lateral, cancela de seguridad y tornillería correspondiente.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
U100K00R 1000mm 150mm 130mm 100mm 110.0 97.0 90.0 14.0 3.5 DWG PDF
U100K01 1000mm 130mm 100mm 101.0 90.0 14.8 - DWG PDF
U100K02 1000mm 130mm 100mm 106.0 90.0 15.2 - DWG PDF
U100K03 1000mm 130mm 100mm 111.0 78.0 15.8 - DWG PDF
U100K04 1000mm 130mm 100mm 116.0 78.0 15.6 - DWG PDF
U100K05 1000mm 130mm 100mm 120.0 78.0 16.1 - DWG PDF
U100K05R 1000mm 175mm 130mm 100mm 110.0 120.0 78.0 16.4 5.0 DWG PDF
U100K06 1000mm 130mm 100mm 125.0 65.0 16.6 - DWG PDF
U100K07 1000mm 130mm 100mm 130.0 65.0 17.0 - DWG PDF
U100K08 1000mm 130mm 100mm 135.0 65.0 17.8 - DWG PDF
U100K09 1000mm 130mm 100mm 140.0 65.0 18.1 - DWG PDF
U100K10 1000mm 130mm 100mm 145.0 65.0 17.9 - DWG PDF
U100K10R 1000mm 200mm 130mm 100mm 110.0 110.0 145.0 65.0 18.0 6.7 DWG PDF
U100K11 1000mm 130mm 100mm 150.0 65.0 18.5 - DWG PDF
U100K12 1000mm 130mm 100mm 155.0 65.0 18.8 - DWG PDF
U100K13 1000mm 130mm 100mm 159.0 65.0 18.9 - DWG PDF
U100K14 1000mm 130mm 100mm 164.0 65.0 19.3 - DWG PDF
U100K15 1000mm 130mm 100mm 169.0 65.0 19.8 - DWG PDF
U100K15R 1000mm 225mm 130mm 100mm 110.0 110.0 169.0 65.0 19.8 8.5 DWG PDF
U100K16 1000mm 130mm 100mm 174.0 65.0 19.9 - DWG PDF
U100K17 1000mm 130mm 100mm 178.0 65.0 20.6 - DWG PDF
U100K18 1000mm 130mm 100mm 183.0 52.0 21.1 - DWG PDF
U100K19 1000mm 130mm 100mm 188.0 52.0 21.3 - DWG PDF
U100K20 1000mm 130mm 100mm 193.0 52.0 22.1 - DWG PDF
U100K20R 1000mm 250mm 130mm 100mm 110.0 110.0 193.0 52.0 22.3 10.5 DWG PDF
U100K25R 1000mm 275mm 130mm 100mm 110.0 110.0 240.0 52.0 23.0 12.6 DWG PDF
U100K30R 1000mm 300mm 130mm 100mm 110.0 110.0 288.0 52.0 26.1 14.9 DWG PDF

Opciones de rejilla

Material Diseño Clase Carga Código Fijaciones del KIT
Fundición Dúctil Nervada Normal (Pasarela) B-125 FNX100KCBM mediante 2 tornillos por ML DWG PDF
Fundición Dúctil Nervada Normal (Pasarela) C-250 FNX100KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Fundición Dúctil Nervada Antitacón C-250 FNHX100KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Fundición Inoxidable Nervada Normal (Pasarela) D-400 FIN100KCDM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Perforada A-15 GP100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Nervada Normal (Pasarela) A-15 GN100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Entramada Normal B-125 GEX100KCB mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Entramada Antitacón B-125 GEHX100KCB mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Inoxidable Nervada Normal (Pasarela) A-15 IN100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Inoxidable Perforada A-15 IP100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Antitacón A-15 PNH100KCAM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Antitacón A-15 PNH100KCAM-GRIS mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Longitudinal A-15 PNLH100KCAM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Longitudinal A-15 PNLH100KCAM-GRIS mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Entramada Normal B-125 PE100KCBM mediante 2 cancelas y 2 tornillos por ML DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Plano de la Arqueta AK100 DWG PDF
Detalle constructivo. Instalación en Adoquin DWG PDF
Detalle constructivo. Instalación en Adoquin sobre Losa Portante DWG PDF
Detalle constructivo. Instalación en Asfalto DWG PDF
Detalle constructivo. Instalación en Hormigón DWG PDF
Detalle constructivo. Instalación contra bordillo DWG PDF
Ficha Técnica PDF
