M200

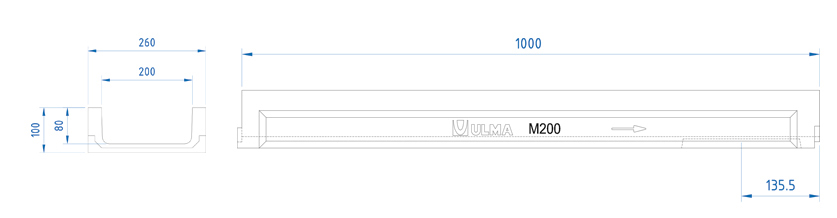

ULMA motako Hormigoi Polimerozko kanala, M200 modeloa, kanpo zabalera 260mm, barne zabalera 200mm eta kanpo altuera 100mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, ML bakoitzeko 2 torlojuzko finkapen sistemarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| M200 | 1000mm | 100mm | 260mm | 200mm | 160mm | - | 157.0 | 49.0 | 20.57 | 5.5 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX200UCCM | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN200UCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX200UCB33 | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX200UCB | 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AU200 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
