M200

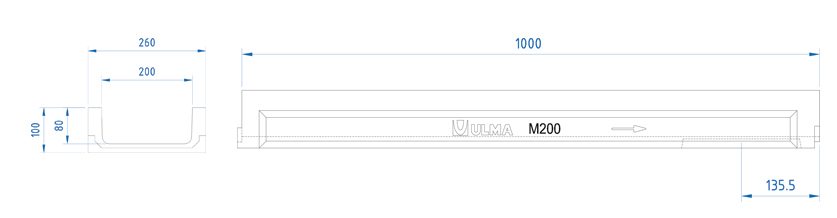

Canale di calcestruzzo polimerico tipo ULMA, modello M200, di larghezza esterna 260 mm, larghezza interna 200 mm, e altezza esterna 100 mm, per la raccolta di acque piovane, in moduli di 1 ML di lunghezza, sistema di fissaggio con 2 viti per ML.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| M200 | 1000mm | 100mm | 260mm | 200mm | 160mm | - | 157.0 | 49.0 | 20.57 | 5.5 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | C-250 | FNX200UCCM | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN200UCA | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX200UCB33 | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX200UCB | 2 bulloni per ml | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AU200 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
