M200

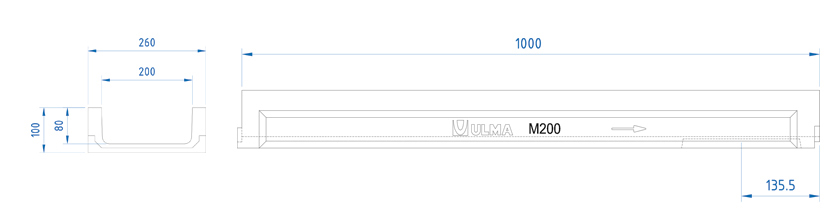

Caniveau en béton polymère de type ULMA, modèle M200, largeur extérieure 260mm, largeur intérieure 200mm, hauteur extérieure 100mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M200 | 1000mm | 100mm | 260mm | 200mm | 160mm | - | 157.0 | 49.0 | 20.57 | 5.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX200UCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN200UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX200UCB | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU200 | DWG | |
| Détail constructif. Intallation pour enrobé | DWG | |
| Détail constructif. Intallation pour béton | DWG | |
| Détail constructif. Intallation pour pavé | DWG | |
| Détail constructif. Intallation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Intallation pour béton sur plancher béton | DWG | |
| Détail constructif. Intallation pour pavé sur plancher béton | DWG | |
