SELF

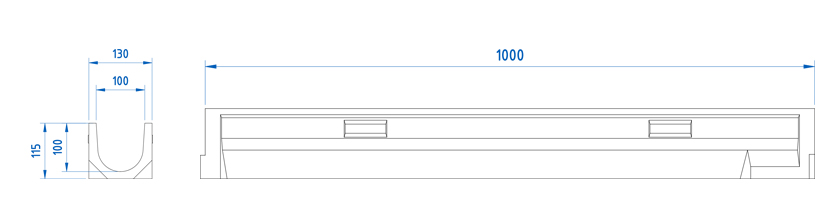

ULMA motako Hormigoi Polimerozko kanala, SELF modeloa, kanpo zabalera 130mm, barne zabalera 100mm eta kanpo altuera 115mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| SELF | 1000mm | 115mm | 130mm | 100mm | 110.0 | - | 85.0 | 105.0 | 8.42 | 3.0 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX100UCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX100UCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu Galbanizatua | Artekatua | A-15 | GR100UOAH25 | ezarrita | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX100UCB33 | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX100UCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Artekatu sinplea | C-250 | GR100UOC | Ezarrita | DWG | |
| Altzairu galbanizatua | Artekatu bikoitza | C-250 | GDR100UOC | Ezarrita | DWG | |
| Altzairu herdoilgaitza | Nerbioduna | A-15 | IN100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM GRIS | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM BG | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AEURO100 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
