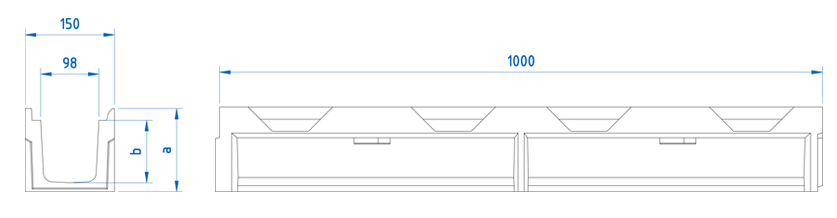

DPS100
ULMA motako Hormigoi Polimerozko kanala, DPS100 modeloa, kanpo zabalera 150mm eta barne zabalera 98mm dituena, 140mm-ko kanpo altuerarekin; euri-urak biltzekoa eta alboetako sarrerekin, 1 ML luzerako moduluetan, alboetako babeserako hormigoi polimerozko profilekin, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| DPS100 | 1000mm | 140mm | 150mm | 98mm | - | - | 95.0 | 91.0 | 12.59 | 3.62396 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX100KCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX100KCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbiodun antitakoia | C-250 | FNHX100KCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP100KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX100KCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX100KCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Nerbioduna | A-15 | IN100KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP100KCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun antitakoia | A-15 | PNH100KCAM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun antitakoia | A-15 | PNH100KCAM-GRIS | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Bilbatua | B-125 | PE100KCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| ADPS100 kutxetaren planoak | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
